Sistem de conducte de flanșă de gâfâit din oțel inoxidabil de încredere

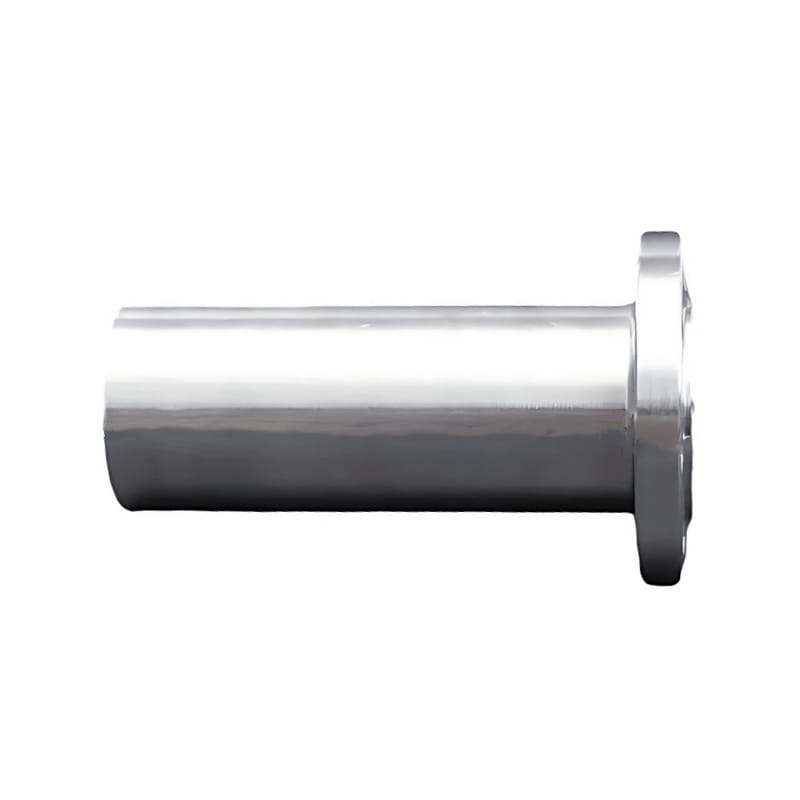

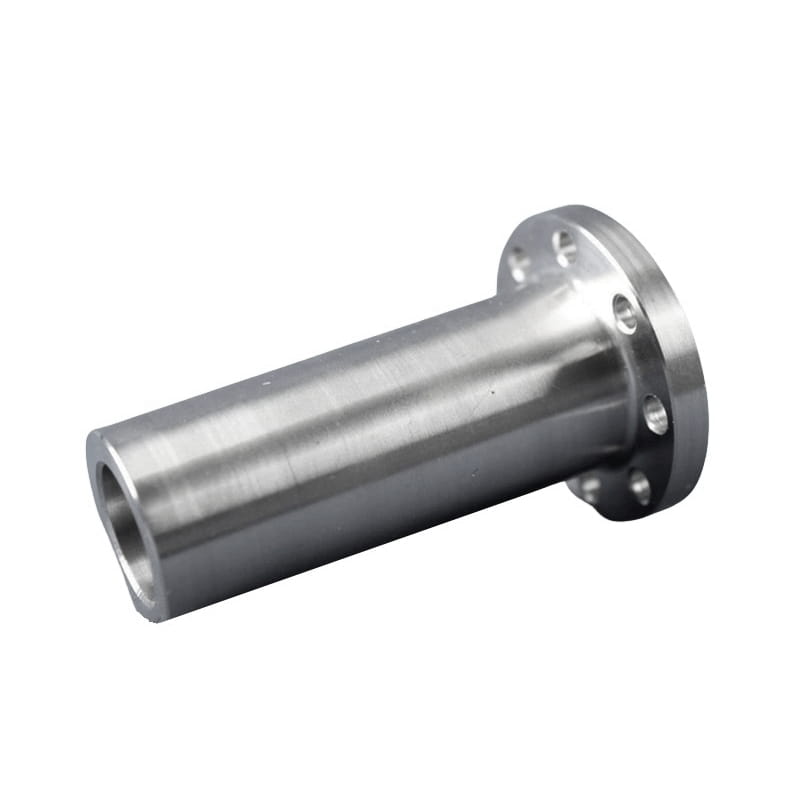

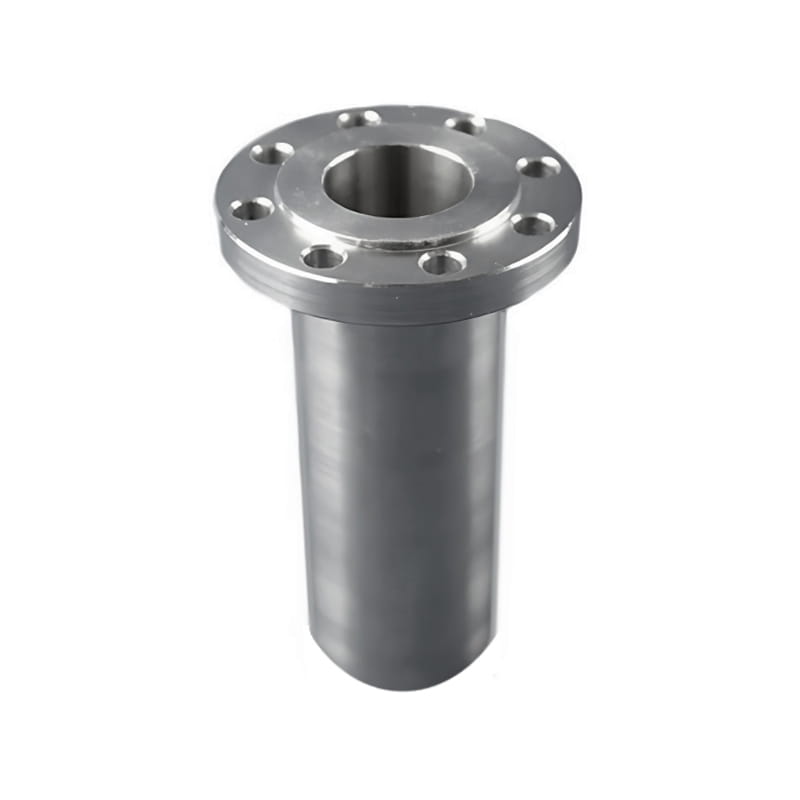

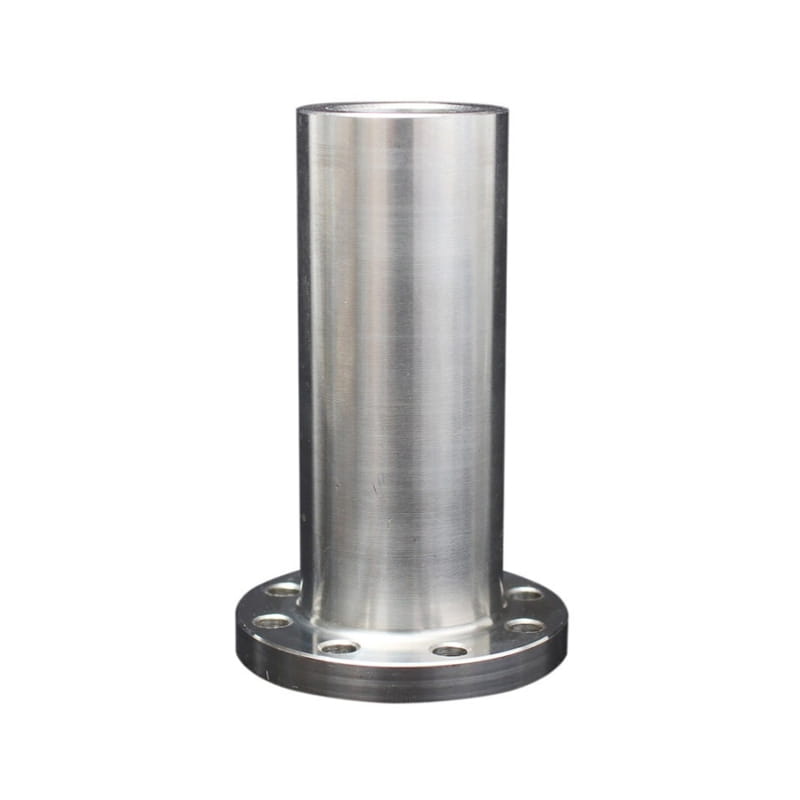

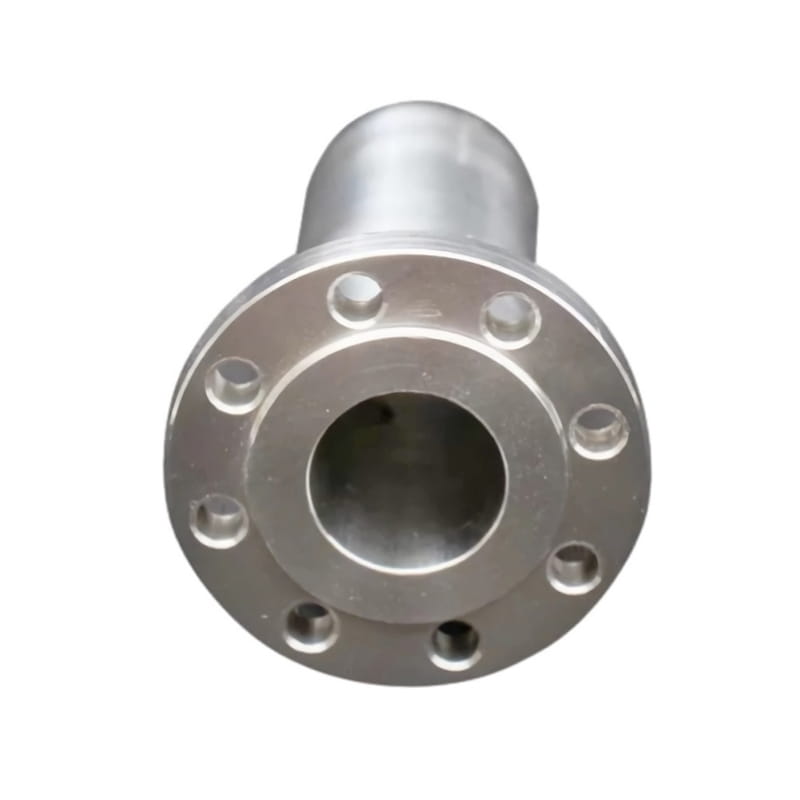

Flanșa de gât de sudură lungă este o componentă specializată în sistemele de conducte, distinsă prin gâtul sau butucul extins. Flanșele cu gâtul sudat au un butuc lung conic care își reduce dimensiunea de la țeavă la montare. Acest design minimizează concentrația de stres, ceea ce îl face ideal pentru aplicații de înaltă presiune și la temperaturi ridicate. Gâtul extins consolidează flanșa, promovând chiar distribuția stresului și reducând riscul de oboseală. În plus, sistemele de conducte sunt mai sigure atunci când sunt întărite cu flanșe lungi de gât de sudură. Acest tip de flanșă ajută la echilibrarea modificărilor de presiune și temperatură în lichidul care curge în conductă.

Flanșele de gât de sudură lungi sunt favorizate în setări industriale critice datorită integrității structurale îmbunătățite. În special, gâtul extins facilitează procesele ușoare de sudare și inspecție. Spațiul suficient pentru sudare asigură o conexiune sigură, în timp ce lungimea extinsă simplifică inspecțiile oferind o vizibilitate și acces mai bun.

Flanșele de gât de sudură lungă sunt predominante în industriile petrochimice, petrol și gaze și generarea de energie electrică, contribuind la sisteme de conducte robuste și fiabile. Proiectarea lor asigură durabilitate și siguranță, ceea ce le face o alegere preferată pentru aplicațiile în care performanța este primordială.

Introducere

Standard	ANSI B16.5, ANSI B16.47, ANSI B16.36, ANSI B16.48, BS 4504, EN1092, UNI 2277/2278, DIN, JIS, SABS1123, GOST-12820, etc.
Material	Oțel inoxidabil: A182 F304, A182F304L, A182 F316, A182 F316L, A182F321, A182 317H, A182316TI, F53, F51 etc. Oțel carbon: A105, A350LF2 Oțel din aliaj: A182 F11, A182F22, A182F12, A182 F5, A182F91, A182 F9 etc.
Suprafaţă	Tratament vopsea anti-rust, vopsea neagră în ulei, galben transparent, placat cu zinc, frig și cald galvanizat
Tip	Forjare, prelucrare CNC
dimensiune	1/2 "-24"
Timpul de livrare	În termen de 5-30 de zile de la primirea preplătită
Ambalare	Tratament vopsea anti-rust, vopsea neagră în ulei, galben transparent, placat cu zinc, frig și cald galvanizat
Aplicație	Moara chimică, petrolier, petrochimie, minerit, rafinării, construcții, îngrășăminte, construcții navale, centrale electrice, centrale din oțel, energie nucleară, offshore, petrol și gaze, apărare, hârtie, bere de bere, cale ferată, ciment și inginerie, etc.

Clasa 150

NPS	A plictisit	OD	Thk	OD	Nu. De găuri	Dimensiunea găurii	Cercul de șuruburi	Fața ridicată Dia.	LUNGIME	GREUTATE
(în)	B (IN)	O (IN)	Staniu)	D (IN)	(Găuri)	D (IN)	C (IN)	R (în)	L (IN)	(KILOGRAM)-
½	0.50	3.50	0.44	1.25	4	0.62	2.38	1.38	9.00	1.36
¾	0.75	3.88	0.50	1.62	4	0.62	2.75	1.69	9.00	2.27
1	1.00	4.25	0.56	2.00	4	0.62	3.12	2.00	9.00	3.17
1 ¼	1.25	4.26	0.62	2.38	4	0.62	3.50	2.50	9.00	4.54
1 ½	1.50	5.00	0.69	2.62	4	0.62	3.88	2.88	9.00	5.44
2	2.00	6.00	0.75	3.25	4	0.75	4.75	3.63	9.00	6.81
2 ½	2.50	7.00	0.88	3.75	4	0.75	5.50	4.13	9.00	9.98
3	3.00	7.50	0.94	4.25	4	0.75	6.00	5.00	9.00	11.35
3 ½	3.50	8.50	0.94	4.88	8	0.75	7.00	5.50	9.00	14.52
4	4.00	9.00	0.94	5.50	8	0.75	7.50	6.19	12.00	21.33
5	5.00	10.00	0.94	6.50	8	0.88	8.50	7.31	12.00	25.87
6	6.00	11.00	1.00	7.75	8	0.88	9.50	8.50	12.00	34.05
8	8.00	13.50	1.12	9.75	8	0.88	11.75	1063	12.00	46.30
10	10.00	16.00	1.19	12.00	12	1.00	14.25	12.75	12.00	64.92
12	12.00	19.00	1.25	14.38	12	1.00	17.00	15.00	12.00	93.07
14	14.00	31.00	1.38	16.00	12	1.12	18.75	16.25	12.00	95.79
16	16.00	23.50	1.44	18.00	16	1.12	21.25	18.50	12.00	111.68
18	18.00	25.00	1.56	20.00	16	1.25	22.75	21.00	12.00	122.58
20	20.00	25.50	1.69	22.00	20	1.25	25.00	23.00	12.00	141.19
24	24.00	32.00	1.88	26.25	20	1.38	29.50	27.25	112.00	192.04

Clasa 300

NPS	A plictisit	OD	Thk	OD	Nu. De găuri	Dimensiunea găurii	Cercul de șuruburi	Fața ridicată Dia.	LUNGIME	GREUTATE
(în)	B (IN)	O (IN)	Staniu)	D (IN)	(Găuri)	D (IN)	C (IN)	R (în)	L (IN)	(KILOGRAM)-
½	0.50	3.75	0.56	1.50	4	0.62	26.2	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	4.08
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.75	2.50	4	0.75	3.88	2.50	9.00	5.90
1 ½	1.50	6.12	0.81	2.75	4	0.88	4.50	2.88	9.00	6.81
2	2.00	6.50	0.88	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.00	3.94	8	0.88	5.88	4.13	9.00	11.35
3	3.00	8.25	1.12	4.62	8	0.88	6.62	5.00	9.00	15.89
3 ½	3.50	9.00	1.19	5.25	8	0.88	7.25	5.50	9.00	19.06
4	4.00	10.00	1.25	5.75	8	0.88	7.88	6.19	12.00	28.14
5	5.00	11.00	1.38	7.00	8	0.88	9.25	7.31	12.00	38.14
6	6.00	12.50	1.44	8.12	12	0.88	10.62	8.50	12.00	47367
8	8.00	15.00	1.62	10.25	12	1.00	13.00	10.63	12.00	67.19
10	10.00	17.50	1.88	12.62	16	1.12	15.25	12.57	12.00	95.34
12	12.00	20.50	2.00	14.75	16	1.25	17.75	15.00	12.00	124.85
14	14.00	23.00	2.12	16.75	20	1.25	20.25	16.25	12.00	147.09
16	16.00	25.50	2.25	19.00	20	1.38	22.50	18.50	12.00	173.41
18	18.00	28.00	2.38	21.00	24	1.38	24.75	21.00	12.00	211.11
20	20.00	30.50	2.50	23.12	24	1.38	27.00	23.00	12.00	249.16
24	24.00	36.00	2.75	27.62	24	1.62	32.00	27.25	12.00	353.21

Clasa 400

NPS	A plictisit	OD	Thk	OD	Nu. De găuri	Dimensiunea găurii	Cercul de șuruburi	Fața ridicată Dia.	LUNGIME	GREUTATE
(în)	B (IN)	O (IN)	Staniu)	D (IN)	(Găuri)	D (IN)	C (IN)	R (în)	L (IN)	(KILOGRAM)-
½	0.50	3.75	0.56	1.50	4	0.62	26.20	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	3.63
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.81	2.50	4	0.75	3.88	2.50	9.00	5.09
1 ½	1.50	6.12	0.88	2.75	4	0.88	4.50	2.88	9.00	7.266.50
2	2.00	6.50	1.00	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.12	3.94	8	0.88	5.88	4.13	9.00	12.25
3	3.00	8.25	1.25	4.62	8	0.88	6.62	5.00	9.00	16.34
3 ½	3.50	9.00	1.38	5.25	8	1.00	7.25	5.50	9.00	20.04
4	4.00	10.00	1.38	5.75	8	1.00	7.88	6.19	12.00	29.51
5	5.00	11.00	1.50	7.00	8	1.00	9.25	7.31	12.00	39.95
6	6.00	12.50	1.62	8.12	12	1.00	10.62	8.50	12.00	49.94
8	8.00	15.00	1.88	10.25	12	1.12	13.00	10.63	12.00	69.91
10	10.00	17.50	2.12	12.62	16	1.25	15.25	12.75	12.00	98.97
12	12.00	20.50	2.25	14.75	16	1.38	17.75	15.00	12.00	129.39
14	14.00	23.00	2.38	16.75	20	1.38	20.25	16.25	12.00	152.54
16	16.00	25.50	2.50	19.00	20	1.50	22.50	18.50	12.00	189.77
18	18.00	28.00	2.62	21.00	24	1.50	24.75	21.00	12.00	218.82
20	20.00	30.50	2.75	23.12	24	1.62	27.00	23.00	12.00	257.87
24	24.00	36.00	3.0	27.62	24	1.88	32.00	27.25	12.00	365.01

Clasa 600

NPS	A plictisit	OD	Thk	OD	Nu. De găuri	Dimensiunea găurii	Cercul de șuruburi	Fața ridicată Dia.	LUNGIME	GREUTATE
(în)	B (IN)	O (IN)	Staniu)	D (IN)	(Găuri)	D (IN)	C (IN)	R (în)	L (IN)	(KILOGRAM)-
½	0.50	3.75	0.56	1.50	4	0.62	2.62	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	3.63
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.81	2.50	4	0.75	3.88	2.50	9.00	5.09
1 ½	1.50	6.12	0.88	2.75	4	0.88	4.50	2.88	9.00	7.26
2	2.00	6.50	1.00	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.12	3.94	8	0.88	5.88	4.13	9.00	12.25
3	3.00	8.25	1.25	4.62	8	0.88	6.62	5.00	9.00	16.34
4	4.00	10.75	1.50	6.00	8	1.00	8.50	6.19	12.00	34.95
5	5.00	13.00	1.75	7.50	8	1.12	10.50	7.31	12.00	55.84
6	6.00	14.00	1.88	8.75	12	0.88	11.50	9.50	12.00	69.08
8	8.00	16.50	2.19	10.75	12	1.25	13.75	10.63	12.00	93.97
10	10.00	20.00	2.50	13.50	16	1.38	17.00	12.75	12.00	147.09
12	12.00	22.00	2.62	15.75	20	1.38	19.25	15.00	12.00	178.42
14	14.00	23.75	2.75	17.00	20	1.50	20.75	16.25	16.00	213.83
16	16.00	27.00	3.00	19.50	20	1.62	23.75	18.50	16.00	289.65
18	18.00	29.25	3.25	21.50	20	1.75	25.75	21.00	16.00	331.42
20	20.00	32.00	3.50	24.00	24	1.75	28.50	23.00	16.00	415.86
24	24.00	37.00	4.00	28.25	24	2.00	33.00	27.25	16.00	549.34

Clasa 900

NPS	A plictisit	OD	Thk	OD	Nu. De găuri	Dimensiunea găurii	Cercul de șuruburi	Fața ridicată Dia.	LUNGIME	GREUTATE
(în)	B (IN)	O (IN)	Staniu)	D (IN)	(Găuri)	D (IN)	C (IN)	R (în)	L (IN)	(KILOGRAM)-
½	0.50	4.75	0.88	1.56	4	0.88	3.25	1.38	9.00	3.63
¾	0.75	5.12	1.00	1.81	4	0.88	3.50	1.69	9.00	4.54
1	1.00	5.88	1.12	2.12	4	1.00	4.00	2.00	9.00	5.09
1 ¼	1.25	6.25	1.112	2.50	4	1.00	4.38	2.50	9.00	7.71
1 ½	1.50	7.00	1.25	2.75	4	1.12	4.88	2.88	9.00	9.53
2	2.00	8.50	1.50	4.12	8	1.00	6.50	3.63	9.00	19.06
2 ½	2.50	9.62	1.62	4.88	8	1.12	7.50	4.13	9.00	23.15
3	3.00	9.50	1.50	5.00	8	1.00	7.50	5.00	9.00	25.42
4	4.00	11.50	1.75	6.25	8	1.25	9.25	6.19	12.00	42.22
5	5.00	13.75	2.00	7.50	8	1.38	11.00	7.31	12.00	61.29
6	6.00	15.00	2.19	9.25	12	1.25	12.50	8.50	12.00	86.71
8	8.00	18.50	2.50	11.75	12	1.50	15.50	10.63	12.00	134.83
10	10.00	21.50	2.75	14.50	16	1.50	18.50	12.75	12.00	191.58
12	12.00	24.00	3.12	16.50	20	1.50	21.00	15.00	12.00	235.17
14	14.00	25.25	3.38	17.75	20	1.62	22.00	16.25	16.00	283.29
16	16.00	27.75	3.50	20.00	20	1.75	24.25	18.50	16.00	340.50
18	18.00	31.00	4.00	22.25	20	2.00	27.00	21.00	16.00	413.30
20	20.00	33.75	4.25	24.50	20	2.12	29.50	23.00	16.00	508.93
24	24.00	41.00	5.50	29.50	20	2.621	35.50	27.25	16.00	846.71

Clasa 1500

NPS	A plictisit	OD	Thk	OD	Nu. De găuri	Dimensiunea găurii	Cercul de șuruburi	Fața ridicată Dia.	LUNGIME	GREUTATE
(în)	B (IN)	O (IN)	Staniu)	D (IN)	(Găuri)	D (IN)	C (IN)	R (în)	L (IN)	(KILOGRAM)-
½	0.50	4.75	0.88	1.56	4	0.88	3.25	1.38	9.00	3.63
¾	0.75	5.12	1.00	1.81	4	0.88	3.50	1.69	9.00	4.54
1	1.00	5.88	1.12	2.12	4	1.00	4.00	2.00	9.00	5.09
1 ¼	1.25	6.25	1.12	2.50	4	1.00	4.38	2.50	9.00	7.71
1 ½	1.50	7.00	1.25	2.75	4	1.12	4.88	2.88	9.00	9.53
2	2.00	9.50	1.50	4.12	8	1.00	6.50	3.63	9.00	19.06
2 ½	2.50	9.62	1.62	4.88	8	1.12	7.50	4.13	9.00	25.42
3	3.00	10.50	1.88	5.25	8	1.25	8.00	5.00	9.00	30.41
4	4.00	12.25	2.12	6.38	8	1.38	9.50	6.19	12.00	49.94
5	5.00	14.75	2.88	7.75	8	1.62	11.50	7.31	12.00	82.17
6	6.00	15.50	3.25	9.00	12	1.50	12.50	8.50	12.00	97.61
8	8.00	19.00	3.62	11.50	12	1.75	15.50	10.63	12.00	152.99
10	10.00	23.00	4.25	14.50	12	2.00	19.00	12.75	12.00	247.88
12	12.00	26.50	4.88	17.75	16	2.12	22.50	15.00	12.00	429.48
14	14.00	29.50	5.25	19.50	16	2.38	25.00	16.25	16.00	506.66
16	16.00	32.50	5.75	21.75	16	2.62	27.75	18.50	16.00	622.43
18	18.00	36.00	6.38	23.50	16	2.88	30.50	21.00	16.00	759.99
20	20.00	38.75	7.00	25.25	16	3.12	32.75	23.00	16.00	882.12
24	24.00	46.00	8.00	30.00	16	3.62	39.00	27.25	16.00	1332.94

Clasa 2500

NPS	A plictisit	OD	Thk	OD	Nu. De găuri	Dimensiunea găurii	Cercul de șuruburi	Fața ridicată Dia.	LUNGIME	GREUTATE
(în)	B (IN)	O (IN)	Staniu)	D (IN)	(Găuri)	D (IN)	C (IN)	R (în)	L (IN)	(KILOGRAM)-
½	0.50	5.25	1.19	1.81	4	0.88	3.50	1.38	9.00	4.99
¾	0.75	5.50	1.25	2.06	4	0.88	3.75	1.69	9.00	5.90
1	1.00	6.25	1.38	2.25	4	1.00	4.25	2.00	9.00	8.17
1 ¼	1.25	7.25	1.50	2.88	4	1.12	5.12	2.50	9.00	12.25
1 ½	1.50	8.00	1.75	3.12	4	1.25	5.75	2.88	9.00	14.98
2	2.00	9.25	2.00	3.75	8	1.12	6.75	3.63	9.00	21.72
2 ½	2.50	10.50	2.25	4.50	8	1.25	7.75	4.13	9.00	29.96
3	3.00	12.00	2.62	5.25	8	1.38	9.00	5.00	9.00	44.03
4	4.00	14.00	3.00	6.50	8	1.62	10.75	6.19	12.00	72.18
5	5.00	16.50	3.62	8.00	8	1.88	12.75	7.31	12.00	112.59
6	6.00	19.00	4.25	9.25	8	2.12	14.50	8.50	12.00	162.53
8	8.00	21.75	5.00	12.00	12	2.12	17.25	10.63	16.00	267.40
10	10.00	26.50	6.50	14.75	12	2.62	21.25	12.75	16.00	452.63
12	12.00	30.00	7.25	17.38	12	2.88	24.38	15.00	16.00	618.80
