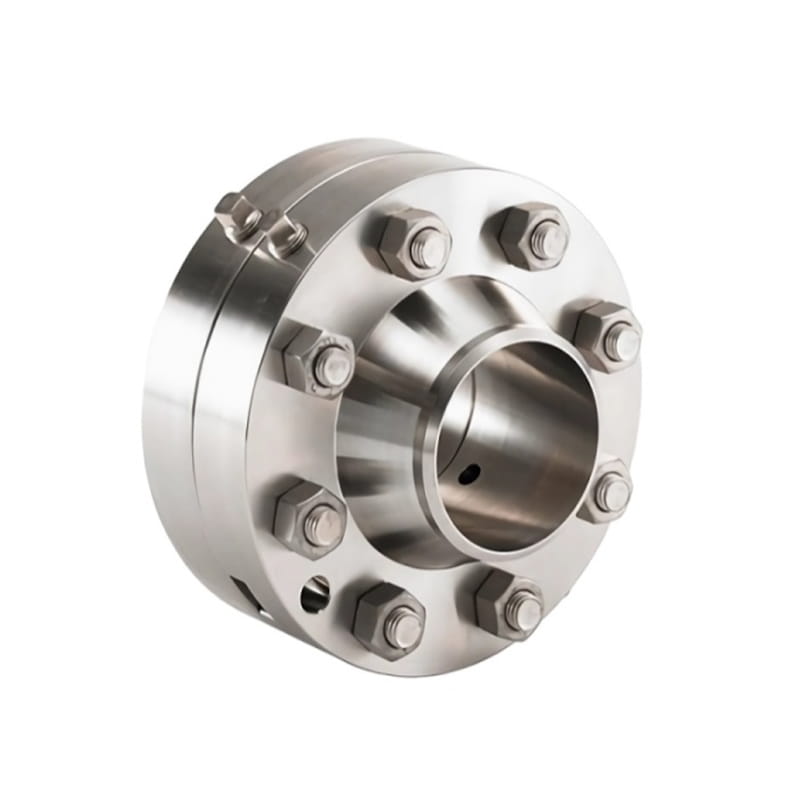

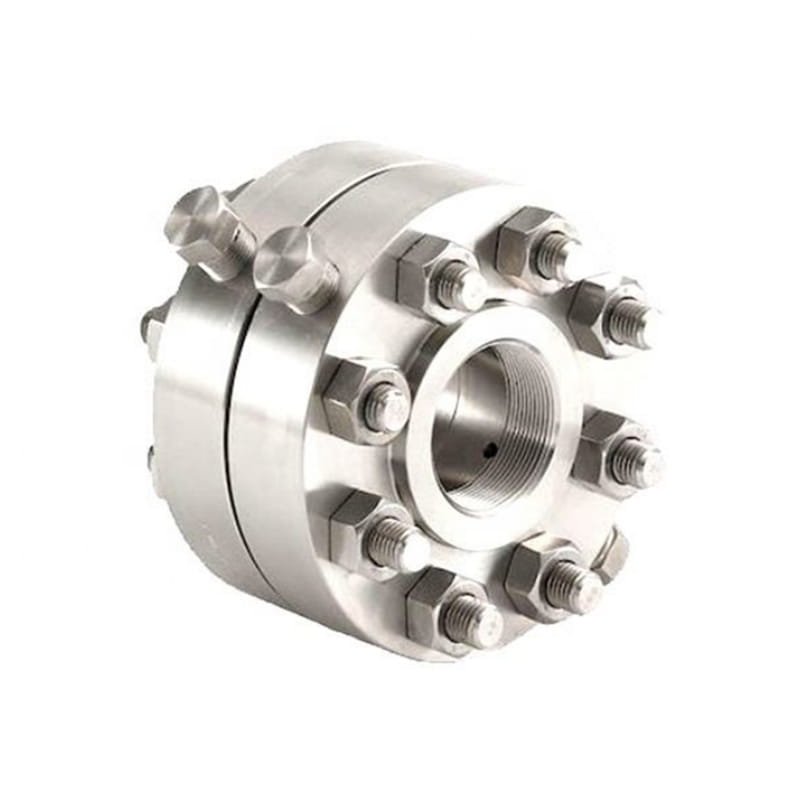

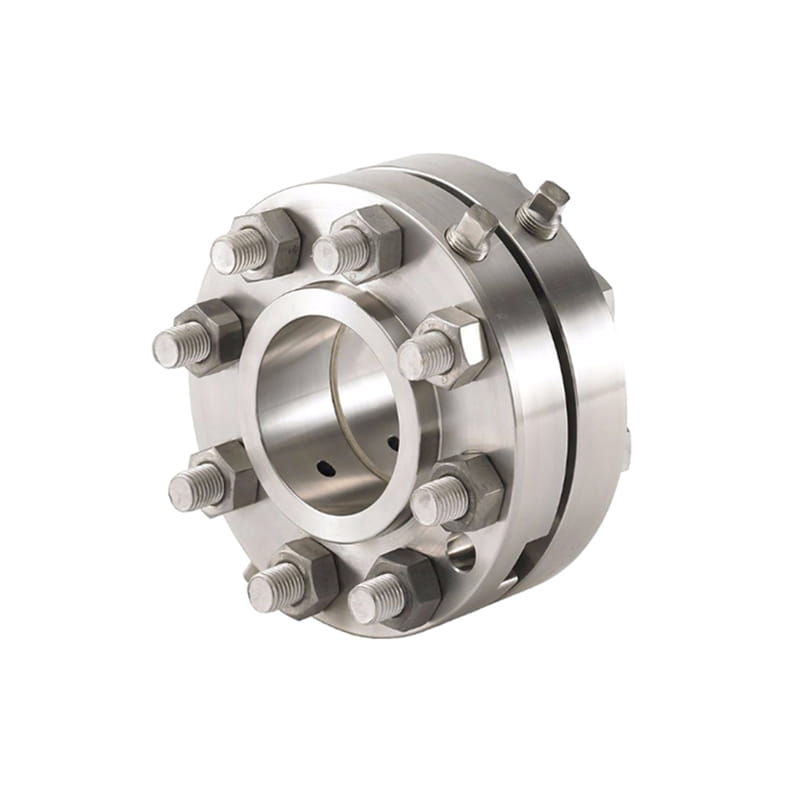

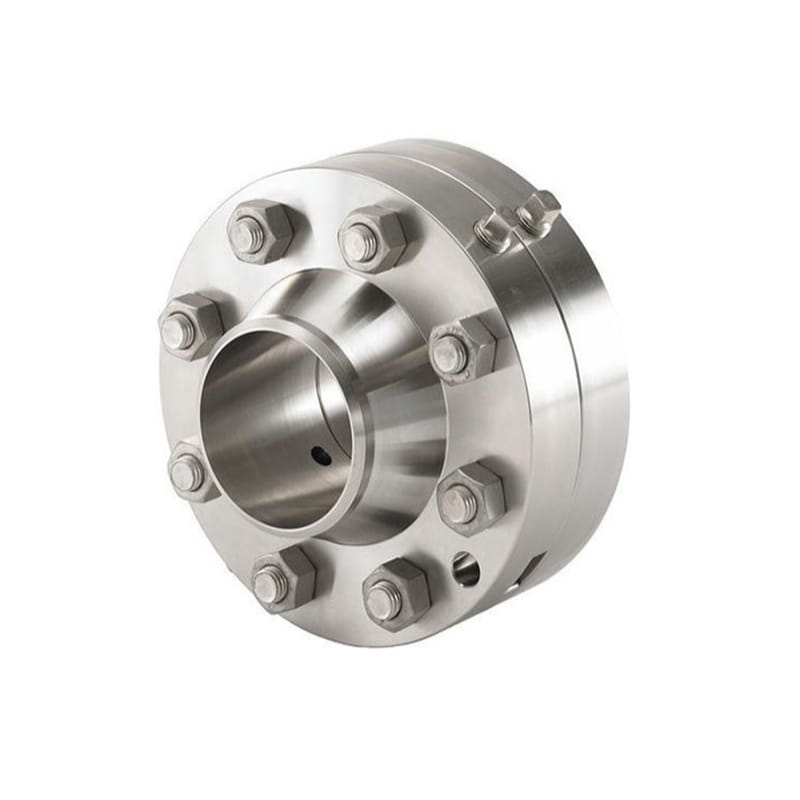

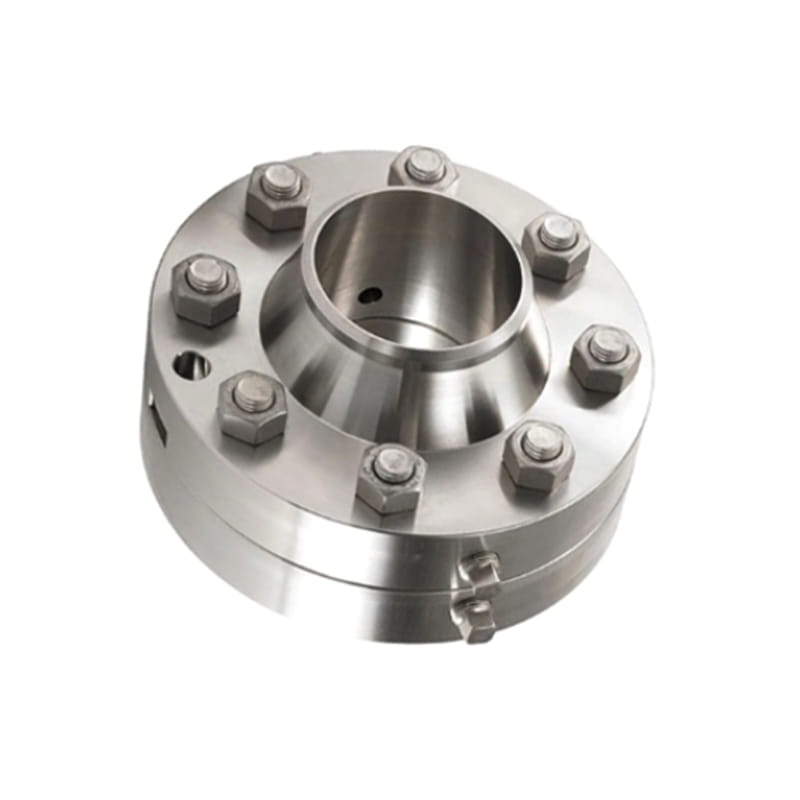

Ansamblul flanșei orificiilor este elementul de măsurare a traficului în conductă

Standard

ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flange, ASME/ASME B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092

Material

Oțel inoxidabil, oțel din aliaj, duplex, aliaje de nichel, oțel cu temperaturi scăzute, oțel carbon, nichel cupro

Suprafaţă

Vopsea antirust, vopsea neagră în ulei, galben transparent, placat cu zinc, frig și cald calvanizat

Tip

Tăiere, tratare termică, forjare/forjare gratuită, prelucrare CNC

dimensiune

1 "-24"

Timpul de livrare

În termen de 5-30 de zile de la primirea preplătită

Ambalare

Sub 24 ", va fi ambalat de placaj;

Aplicație

Produse chimice grele și ușoare, oțel, hârtie, nucleare, petrochimice, tratarea canalizării, tratarea și distribuția apei, generarea de energie electrică, producția și rafinarea petrolului, procesarea și transmiterea gazelor, etc.

Dimensiune

Diametrul interior și abaterea

Diametru

Grosime minimă

Diametrul

Față ridicată

Lungimea

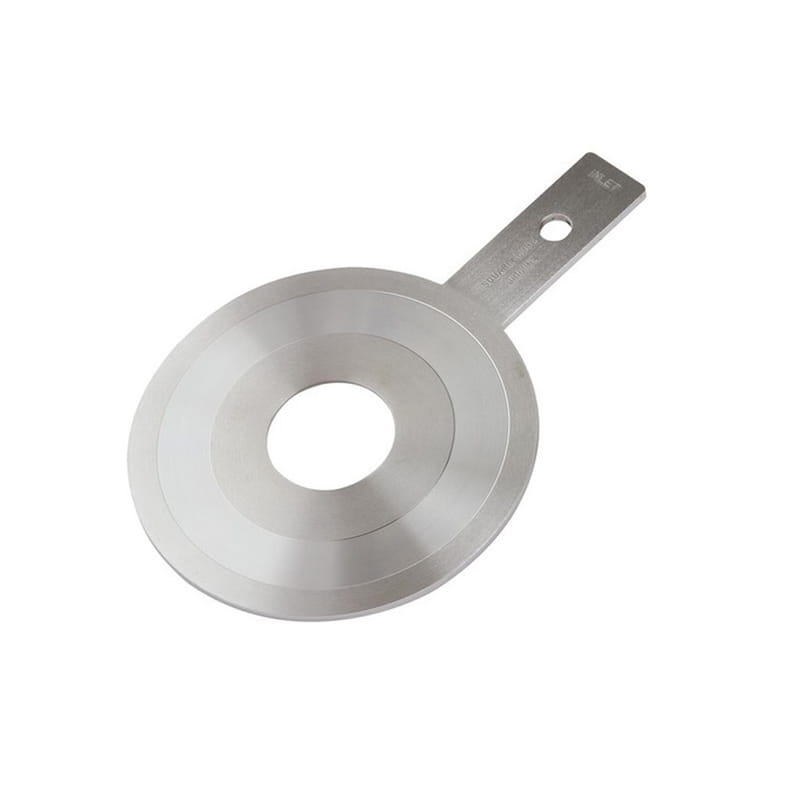

Orificiu

Diametrul

Baza

Diametrul arborelui

În punctul de a

Sudare

Dimensiunea

Tomas Hole

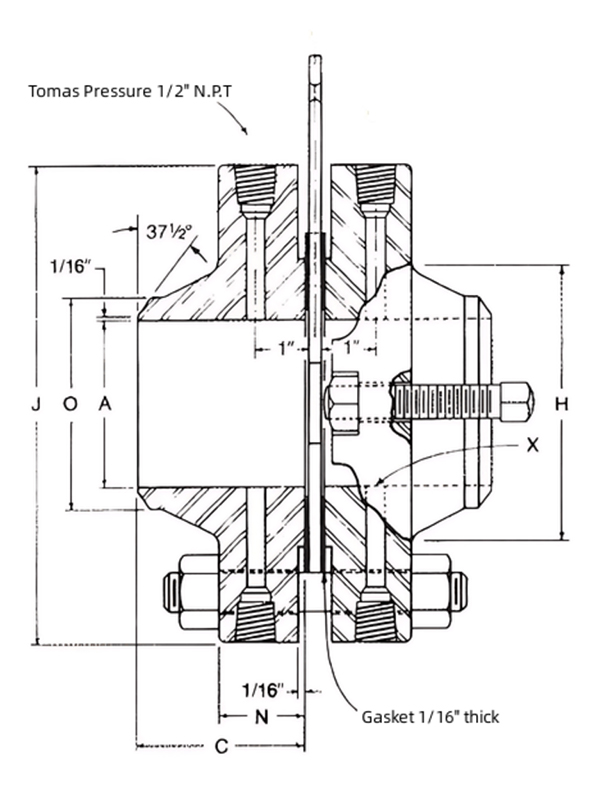

Șablon de foraj cu flanșă

Dimensiunea și lungimea conectorului șurubului

Greutate aproximativă (kilograme)

inch

O*

J......

N*

C*

H

O

X

Diametrul circulației șurubului

Deschidere

Numărul de găuri

Dimensiune, lungime, sparanghel

½

0,622 ± 0,002

3 ¾

1½

1 3/8

3

1 ½

0.84

¼

2 5/8

9/16

4

½ × 4 3/4

½ × 3

10

¾

0,824 ± 0,002

4 5/8

1 ½

1 11/16

3 1/8

1 7/8

1.05

¼

3 ¼

11/16

4

5/8 × 5

½ × 3

10

1

1,049 ± 0,003

4 7/8

1 ½

2

3 ¼

2 1/8

1.31

¼

3 ½

11/16

4

5/8 × 5

5/8 × 3

18

1½

1,610 ± 0,003

6 1/8

1 ½

2 7/8

3 3/8

2 ¾

1.90

¼

4 ½

13/16

4

¾ × 5 ¼

5/8 × 3

25

2

2,067 ± 0,003

6 ½

1 ½

3 5/8

3 3/8

3 5/16

2.38

3/8

5

11/16

8

5/8 × 5

5/8 × 3

27

2½

2,469 ± 0,003

7 ½

1 ½

4 1/8

3 ½

3 15/16

2.88

3/8

5 7/8

13/16

8

¾ × 5 ¼

5/8 × 3

35

3

3,068 ± 0,003

8 ¼

1 ½

5

3 ½

4 5/8

3.50

3/8

6 5/8

13/16

8

¾ × 5 ¼

¾ × 3

43

4

4,026 ± 0,004

10

1 ½

6 3/16

3 5/8

5 ¾

4.50

½

7 7/8

13/16

8

¾ × 5 ¼

¾ × 3

66

6

6,065 ± 0,004

12 ½

1 ½

8 ½

3 15/16

8 1/8

6.63

½

10 5/8

7/8

12

¾ × 5 ¼

¾ × 3

106

8

T ± 0,004

15

1 5/8

10 5/8

4 3/8

10 ¼

8.663

½

13

1

12

7/8 × 5 ¾

¾ × 3

152

10

T ± 0,005

17 ½

1 7/8

12 ¾

4 5/8

12 5/8

10.75

½

15 ¼

1 1/8

16

1 × 6 ½

1 × 4 ½

216

12

T ± 0,005

20 ½

2

15

5 1/8

14 ¾

12.75

½

17 ¾

1 ¼

16

1 1/8 × 7 ¼

1 × 4 ½

327

14

T ± 0,005

23

2 1/8

16 ¼

5 5/8

16 ¾

14.00

½

20 ¼

1 ¼

20

1 1/8 × 7 ½

1 × 4 ½

448

16

T ± 0,005

25 ½

2 ¼

18 ½

5 ¾

19

16.00

½

22 ½

1 3/8

20

1 ¼ × 8

1 × 4 ½

596

18

T ± 0,007

28

2 3/8

21

6 ¼

21

18.00

½

23 ¾

1 3/8

24

1 ¼ × 8 ¼

1 × 4 ½

741

20

T ± 0,007

30 ½

2 ½

23

6 3/8

23 1/8

20.00

½

27

1 3/8

24

1 ¼ × 8 ½

1 × 4 ½

887

24

T ± 0,007

36

2 ¾

27 ¼

6 5/8

27 5/8

24.00

½

32

1 1/5

24

1 ¼ × 9 ½

1 × 5 ½

1311
