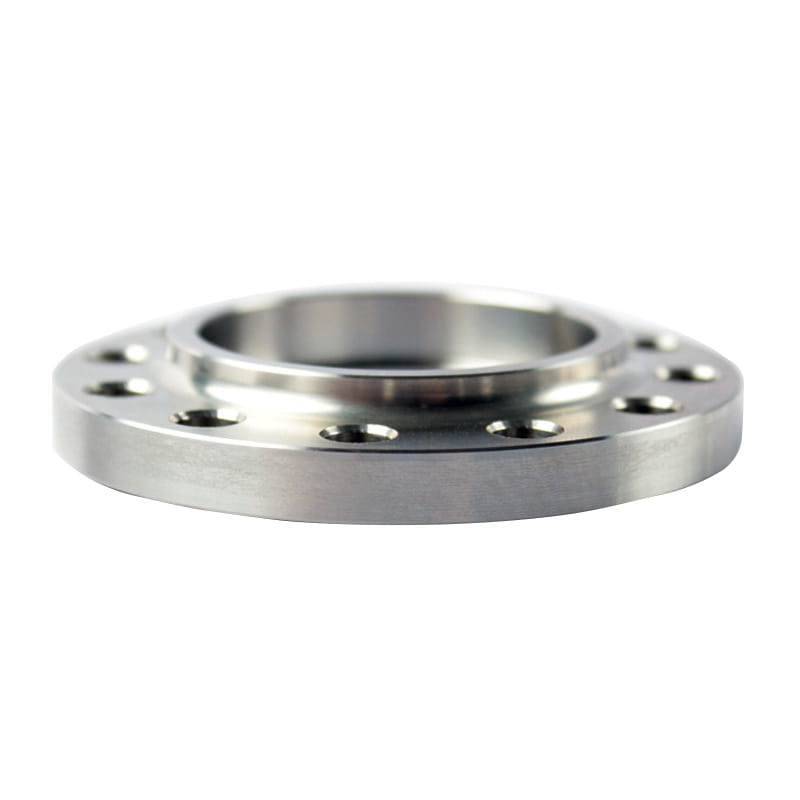

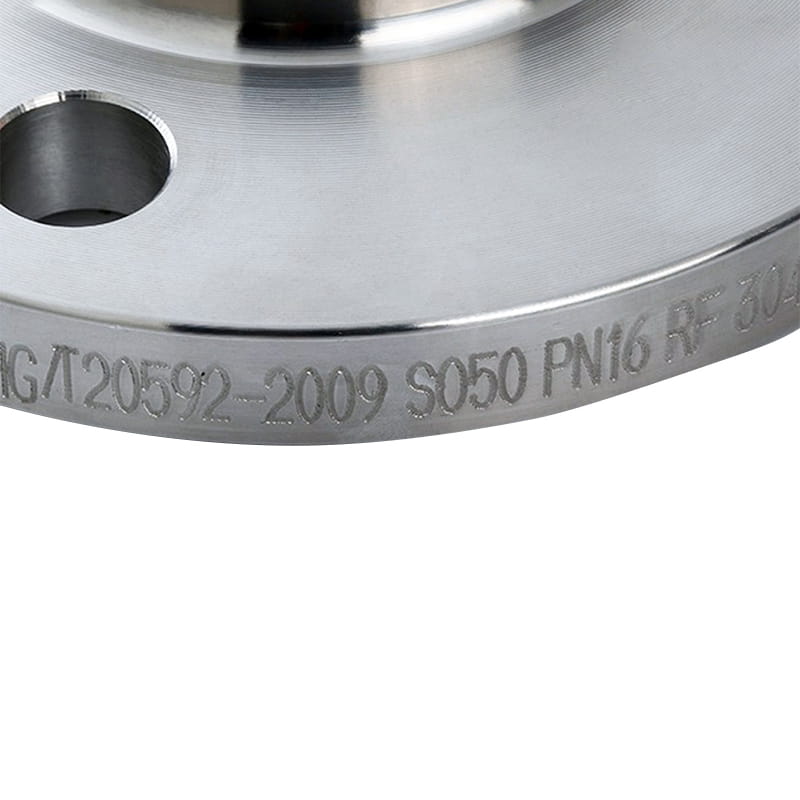

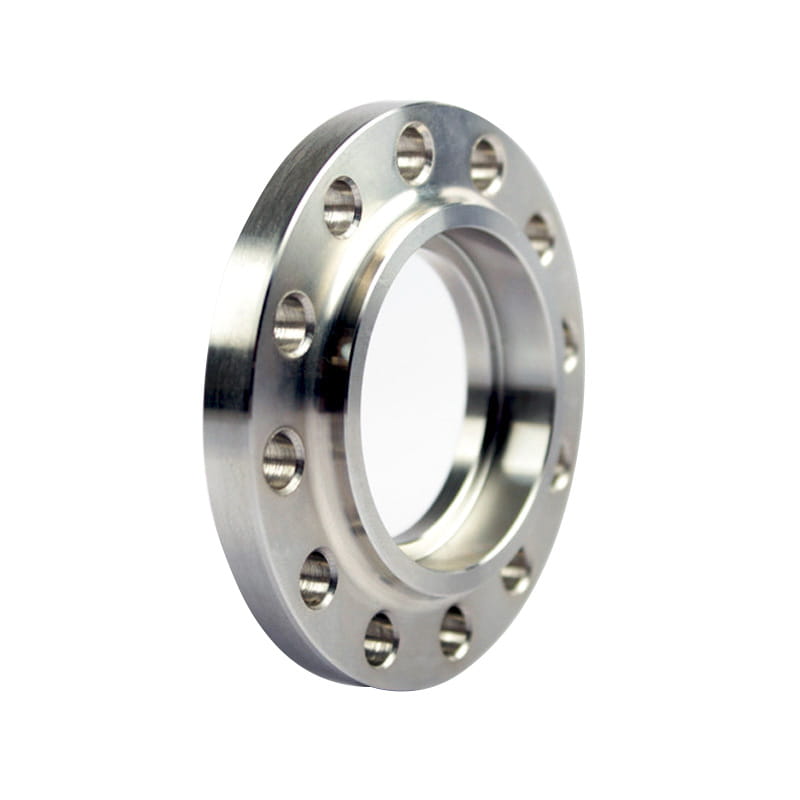

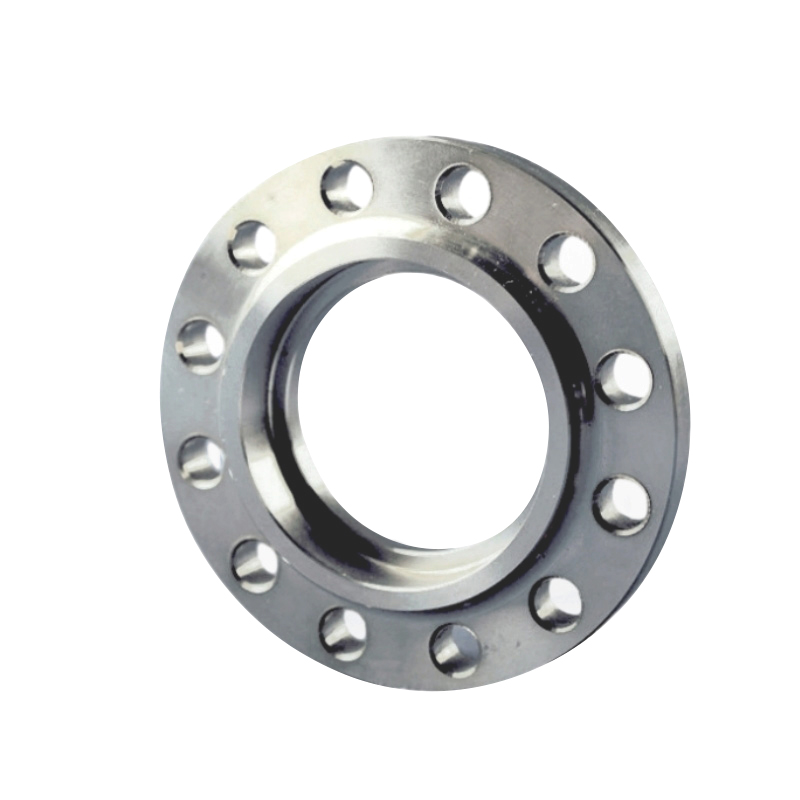

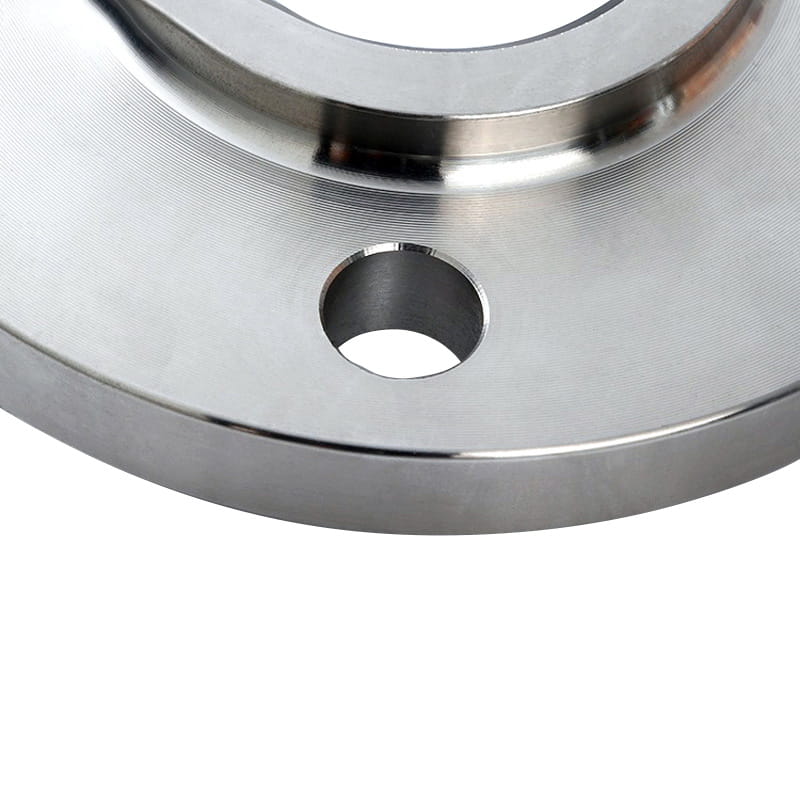

ASA Socket Flange （SW Flange) Preveniți penetrarea forajelor conductei

Flanșele de sudură prin priză au un capăt asemănător prizelor, unde țeava este introdusă și sudată pentru o îmbinare sigură și durabilă.

Aceste flanșe de priză se conectează la țeava de capăt cu o sudură de file la ID -ul butucului soclului, deoarece țeava este proiectată pentru a se așeza aproape la spălare pe contrabora flanșei. Diferența de expansiune între capătul conductei și contrabora lasă suficient spațiu pentru ca sudorul să regleze conducta în cadrul conexiunii.

Flanșele de sudură a prizei o gamă cea mai largă de aplicații se află în conductele de dimensiuni mici care conduc lichide la presiuni mari. Flanșa de sudură a prizei are un dezavantaj prin faptul că flanșa este susceptibilă la coroziunea crevice. Soluțiile corozive din lichidul de proces se pot acumula în gol și crevele formate între suprafața exterioară a conductei și suprafața prizei flanșei, ceea ce poate provoca coroziunea creviei. Prin urmare, nu se recomandă utilizarea flanșei de sudare a prizei în aplicații corozive.

Precedent ：No previous article
URMĂTORUL:Flanșa de sudură din oțel inoxidabil reduce riscul de scurgere

Introducere

Standard

ANSI ： ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48

Din ： DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN 2631 、 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673

BS ： BS4504 、 BS4504 、 BS1560 、 BS10

Material

Oțel inoxidabil, oțel duplex, etc.

Suprafaţă

Ulei rezistent la rugină, galvanizare fierbinte

Tip

Tăiere CNC

dimensiune

Asa, Asme, ANSI, BS, EN, Din, PN, JIS

Timpul de livrare

În termen de 5-30 de zile de la primirea preplătită

Ambalare

Carcasă sau palet de placaj

Aplicație

Petrol și gaze, industrie chimică, instalații sanitare, încălzire, sisteme de alimentare cu apă, centrale electrice, industrie de hârtie și pulpă, industrie de prelucrare a alimentelor, conducte structurale, industrie de fabricație și aplicații de scop general, etc.

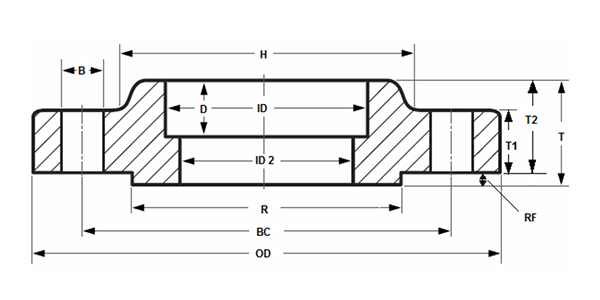

NPS

Id

OD.

Cercul de șuruburi (BC)

Față ridicată (R)

Față ridicată (RF)

H

D

ID 2

Grosime a feței ridicate (T)

T1

Grosime a feței plate (T2)

Gaura de șuruburi (B)

Număr de găuri de șuruburi

½

0.88

3.50

2.38

1.38

0.063

1.19

0.38

0.62

0.62

0.38

0.56

0.62

4

¾

1.09

3.88

2.75

1.69

0.063

1.50

0.44

0.82

0.62

0.44

0.56

0.62

4

1

1.36

4.25

3.12

2.00

0.063

1.94

0.50

1.05

0.69

0.50

0.63

0.62

4

1¼

1.70

4.62

3.50

2.50

0.063

2.31

0.56

1.38

0.81

0.56

0.75

0.62

4

1½

1.97

5.00

3.88

2.88

0.063

2.56

0.62

1.61

0.88

0.62

0.82

0.62

4

2

2.44

6.00

4.75

3.62

0.063

3.06

0.69

2.07

1.00

0.69

0.94

0.75

4

2½

2.94

7.00

5.50

4.12

0.063

3.56

0.75

2.47

1.12

0.82

1.06

0.75

4

3

3.57

7.50

6.00

5.00

0.063

4.25

0.81

3.07

1.19

0.88

1.13

0.75

4

3½

4.07

8.50

7.00

5.50

0.063

4.81

0.88

3.55

1.25

0.88

1.19

0.75

8

4

4.57

9.00

7.50

6.19

0.063

5.31

0.94

4.03

1.31

0.88

1.25

0.75

8

5

5.66

10.00

8.50

7.31

0.063

6.44

0.94

5.05

1.44

0.88

1.38

0.88

8

6

6.72

11.00

9.50

8.50

0.063

7.56

1.06

6.07

1.56

0.94

1.50

0.88

8

8

8.72

13.50

11.75

10.62

0.063

9.69

1.25

7.98

1.75

1.06

1.69

0.88

8

10

10.88

16.00

14.25

12.75

0.063

12.00

1.31

10.02

1.94

1.13

1.88

1.00

12

12

12.88

19.00

17.00

15.00

0.063

14.38

1.56

12.00

2.19

1.19

2.13

1.00

12

14

14.14

21.00

18.75

16.25

0.063

15.75

1.63

13.25

2.25

1.32

2.19

1.12

12

16

16.16

23.50

21.25

18.50

0.063

18.00

1.75

15.25

2.50

1.38

2.44

1.12

16

18

18.18

25.00

22.75

21.00

0.063

19.88

1.94

17.25

2.69

1.50

2.63

1.25

16

20

20.20

27.50

25.00

23.00

0.063

22.00

2.13

19.25

2.88

1.63

2.83

1.25

20

22

22.22

29.50

27.25

25.25

0.063

24.25

2.38

21.25

3.13

1.75

3.07

1.38

20

24

24.25

32.00

29.50

27.25

0.063

26.12

2.50

23.25

3.25

1.82

3.19

1.38

20

Aplicații
