Fire conice, dopurile de conducte inoxidabile oferă un sigiliu stabil și consistent

Fire conice, dopurile de conducte inoxidabile oferă un sigiliu stabil și consistent

Mufele de țeavă sunt accesorii metalice cilindrice cu un arbore cu filet conic la un capăt și o secțiune de acționare la cealaltă. Este o metodă simplă și ieftină pentru conectarea unei conducte. Firele conice au un ușor profil de con, ceea ce face ca firele de sex masculin și feminin să se comprime unul față de celălalt să formeze o etanșare strânsă. În uz, arborele filetat masculin este înșurubat în firul feminin al unei țeavă sau carcasă.

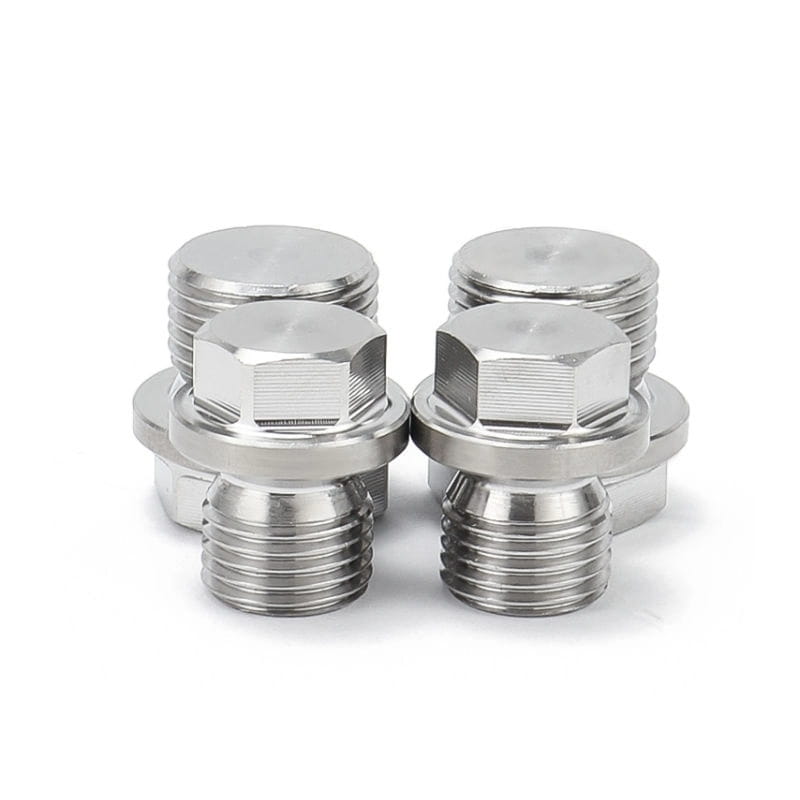

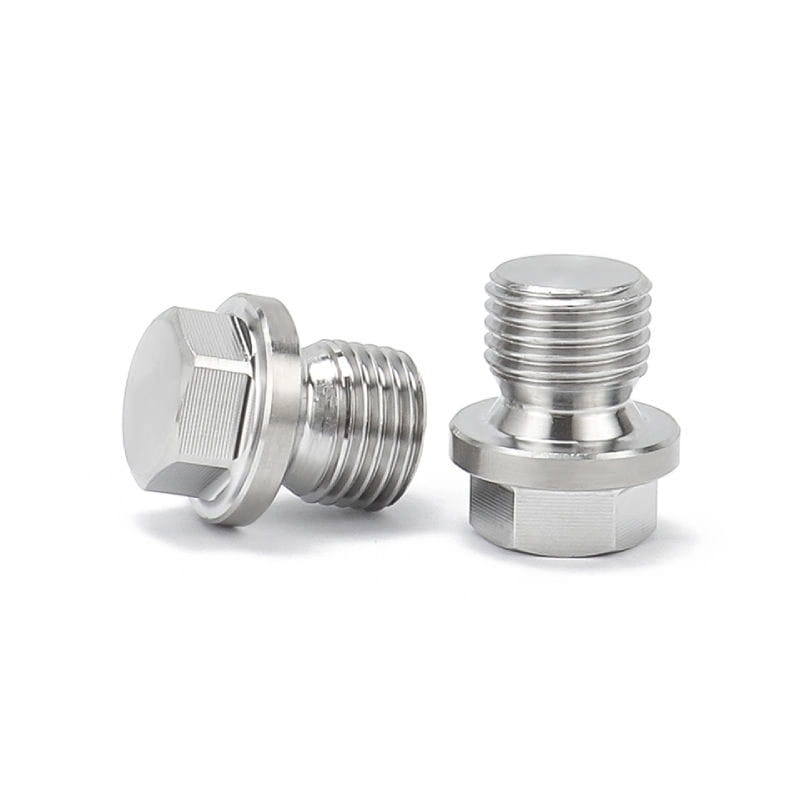

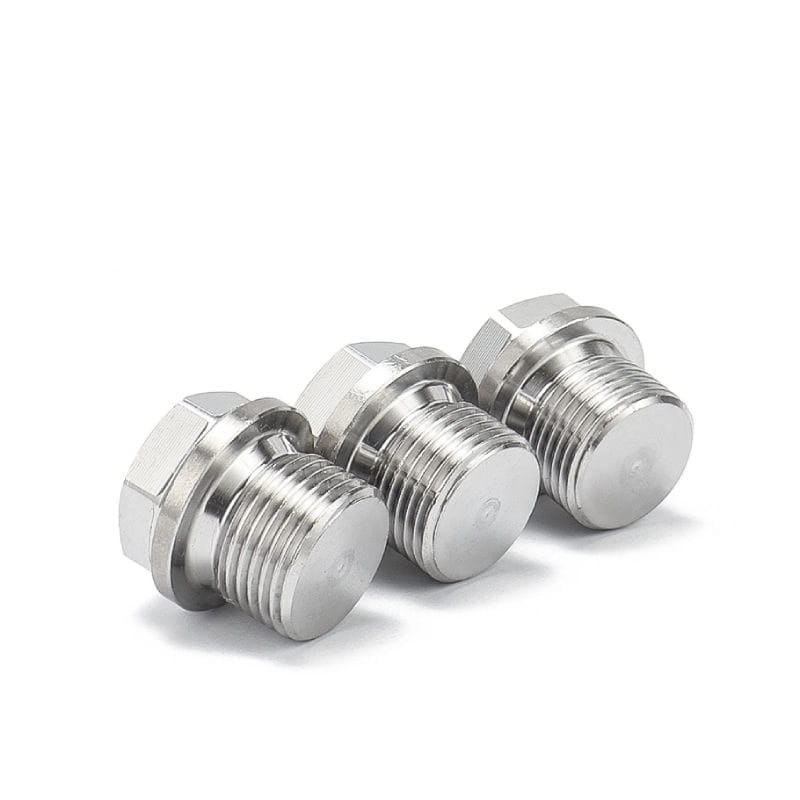

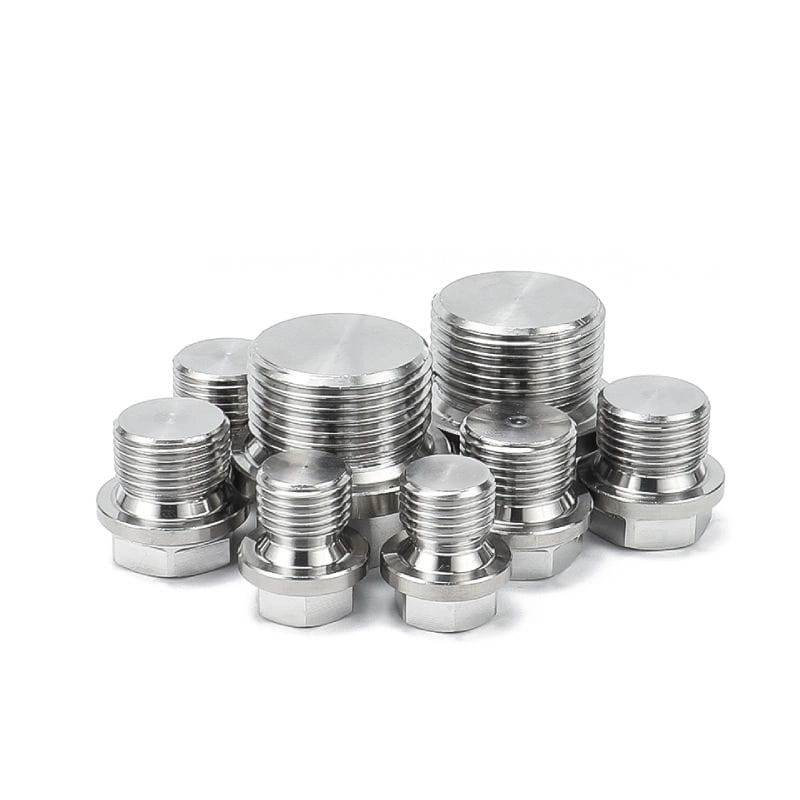

Mufele filetate din oțel inoxidabil pot fi introduse în deschideri filetate și sigilați capetele conductelor, oferind o etanșare mai stabilă și mai consistentă și prevenind murdăria, umiditatea sau alți contaminanți să vă afecteze firele. Acestea vin într-un design al corpului piesei, iar ansamblul de mufe ușor de înlocuit face ca aceste accesorii industriale să fie foarte ușor de întreținut și de curățat.

În general, aceste dopuri de țeavă sunt adesea placate cu crom sau nichel pentru o finisare și o rezistență mai bună la coroziune.

Rolul principal al unui dop de conductă este de a bloca fluxul de fluide, dar sunt utilizate și pentru a împiedica murdăria și alți contaminanți să intre într -o deschidere într -o conductă. Sunt utilizate în industrii, de la instalații sanitare și construcții până la hidraulică, transport de gaze și petrol, agricultură, fabricarea de produse alimentare și băuturi și prelucrarea chimică industrială, etc.

Precedent ：Capace filetate de țeavă inoxidabilă utilizate pentru schimbarea direcției de conductă
URMĂTORUL:Rezistă dopurilor de țeavă din oțel inoxidabil de coroziune cu fire NPT masculine

Introducere

Standard	ASTM A312, ANSI B16.9, EN, Din, GOST, JIS, etc.
Material	Oțel carbon: A105, A350 LF2, etc. Oțel de conductă: ASTM 694 F42, F52, F60, F65, F70 și etc. Oțel inoxidabil: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316TI, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571, 1.4541, 254mo și etc. Oțel inoxidabil Duplex: ASTM A182 F51, F53, F55, UNS31803, SAF2205, UNS32205, UNS32750, UNS32760, 1.4462,1.4410,1.4501 și etc. Aliaj de nichel: Inconel600, Incolel625, Incolel690, Incoloy800, Incoloy 825, Incoloy 800H, C22, C-276, Monel400, Alloy20 etc.
Suprafaţă	Nisip rulant, oglindă, linie de păr, explozie de nisip, perie, luminos
Tip	De către CNC sau mașină de strung
dimensiune	M10-64
Timpul de livrare	În termen de 5-30 de zile de la primirea preplătită
Ambalare	înfășurat-carton-paletă sau într-o carcasă din lemn de mare
Aplicație	Petrol/aerospațial/metalurgie/semiconductor/stație electrică

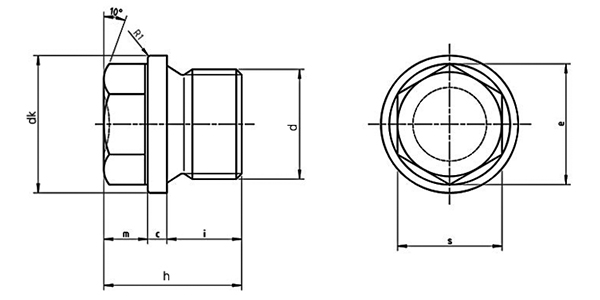

Fir C.u șurub			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
D.			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
D.	Fir D.e țeavă		G 1/8 a	-	G 1/4A#	G 1/4A	-	-	G 3/8A#	G 3/8a	-	-	G 1/2A#	G 1/2A	-	-	-
p	PitC.h 1		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	Pitch 2		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
c	min = D.imensiunea nominală		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	Max		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
DK	Max = dimensiunea nominală		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	min		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
e	min	DIN 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		Din ISO 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
i	Dimensiunea nominală		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	min		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	Max		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
h	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
m	Dimensiunea nominală		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	min		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	Max		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
s	DIN 475-1	Max	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		min						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	Din ISO 272	Max	10	13	13	13	13	16^	16^	16^	16^	18^	18^	18^	18^	21^	24
		min	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
la 1000 de unități kg			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

Fir cu șurub			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d	Fir de țeavă		G 3/4A#	G 3/4A	-	G 1A	-	G 1 1/8a	-	G 1 1/4A	-	G 1 1/2A	-	G 1 3/4A	-	G 2A	-
p	Pitch 1		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	Pitch 2		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
c	min = dimensiunea nominală		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	Max		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
DK	Max = dimensiunea nominală		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	min		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
e	min	DIN 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		Din ISO 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
i	Dimensiunea nominală		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	min		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	Max		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
h	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	Dimensiunea nominală		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	min		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	Max		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
s	DIN 475-1	max	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		min	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Din ISO 272	max	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		min	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
la 1000 de unități kg			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
