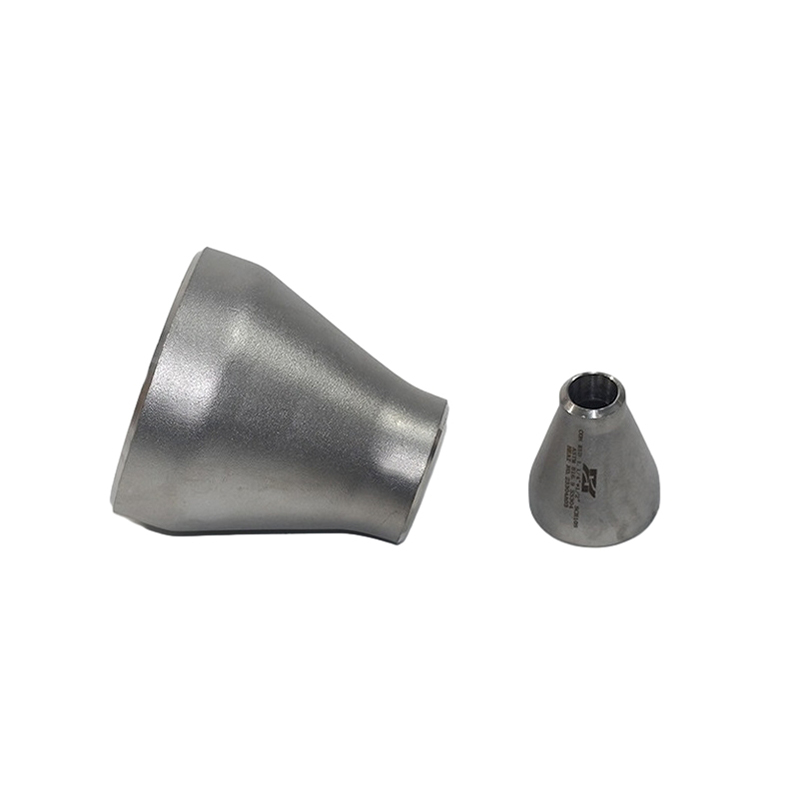

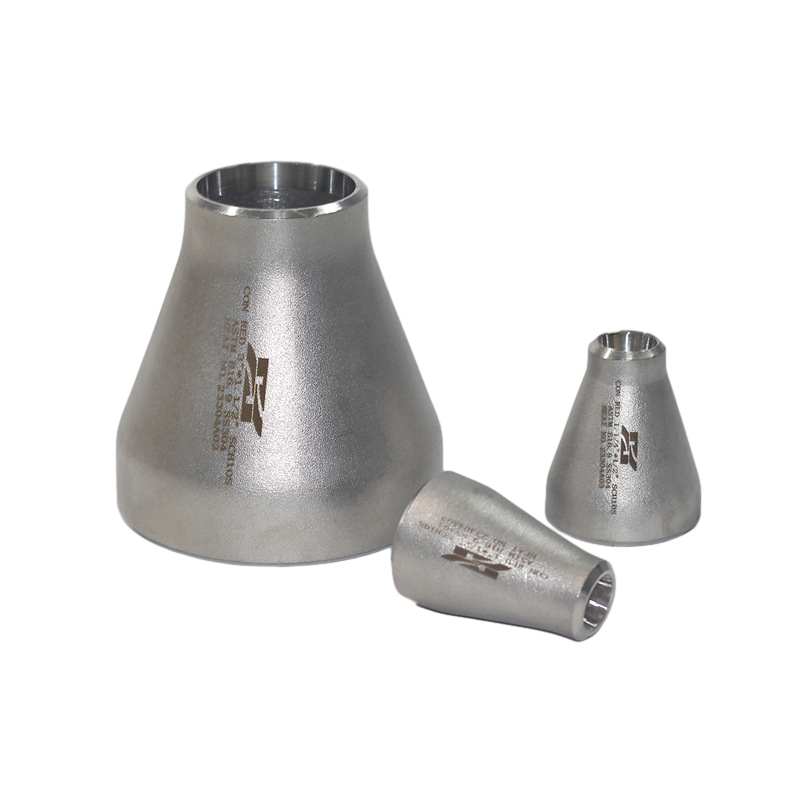

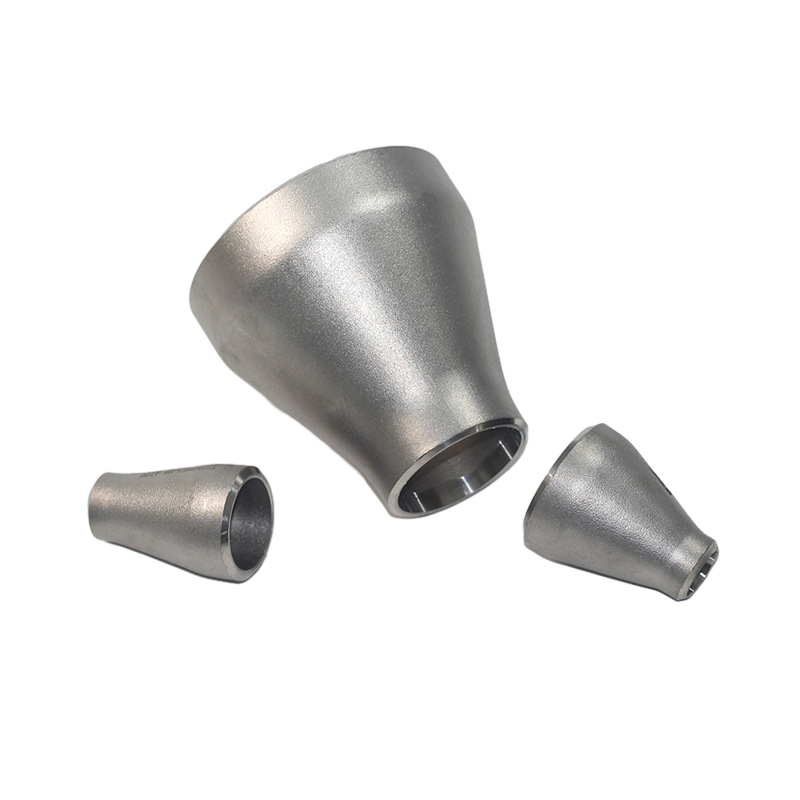

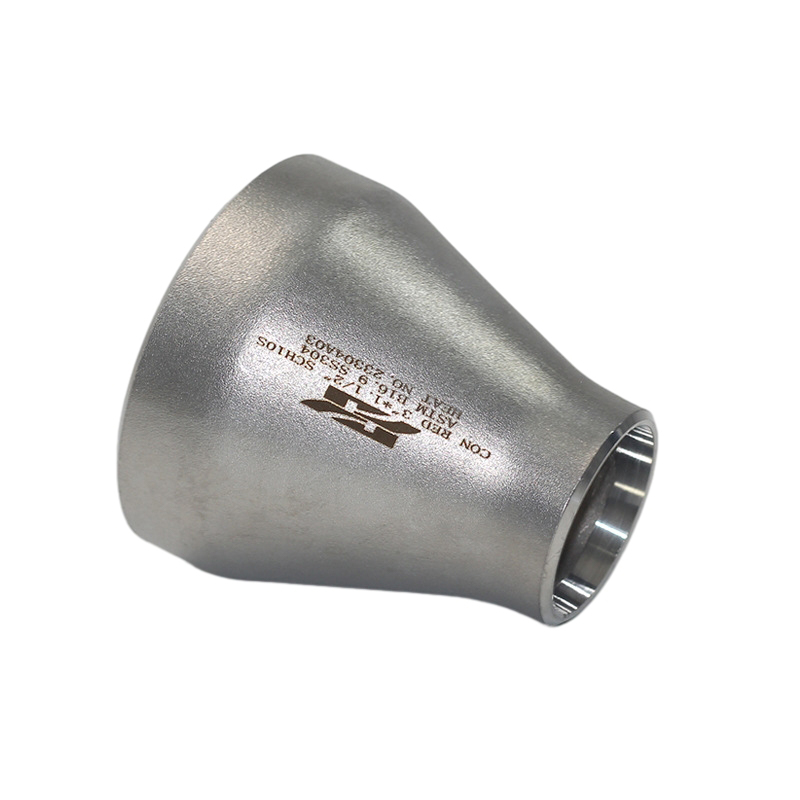

Perete gros sudat 304 tuburi din oțel inoxidabil Reducătoare concentrice Fitinguri

Perete gros sudat 304 tuburi din oțel inoxidabil Reducătoare concentrice Fitinguri

Un reductor concentric de tub din oțel inoxidabil este o montare a conductelor care constă din două conducte cu diametre diferite, iar axele centrale ale celor două conducte sunt exact aceleași, deci se numește reductor concentric și este utilizat pentru a conecta conducte de dimensiuni diferite.

Reducătorii concentrici din oțel inoxidabil sunt compuse dintr -o conductă cu un diametru exterior mare și o suprafață exterioară netedă și o conductă cu un diametru interior mic. Porturile celor două conducte sunt complet aliniate și fixate între ele prin sudare, prize sau conexiuni filetate. Această structură permite reductorului concentric să transfere fără probleme fluidul în sistemul de conducte și să reducă rezistența și presiunea fluidului.

Reducătorii concentrici sunt, de asemenea, confecționate din oțel inoxidabil, cum ar fi oțel inoxidabil 304 sau 316 oțel inoxidabil. Deoarece oțelul inoxidabil are rezistență la coroziune și rezistență la temperaturi ridicate, este potrivit pentru transmisia și controlul unei varietăți de medii. Alegerea materialului din oțel inoxidabil potrivit asigură durabilitatea și fiabilitatea sistemului de conducte.

Fitricile de reducere concentrice sunt utilizate de obicei în câmpuri de inginerie, cum ar fi impermeabilizarea și protecția îmbunătățită. Avantajele sunt conexiune stabilă, etanșare bună și capacitatea de a rezista la debitele mari. De asemenea, este adesea utilizat în domeniul ingineriei hidroenergetice în construcții. De exemplu, într -un sistem de drenaj pentru baie, pentru a conecta conductele de drenaj cu diametre diferite, este necesar să se utilizeze accesorii concentrice pentru a conecta conductele pentru a conecta coborârea și conducta de scurgere.

Precedent ：Forjat de înaltă rezistență 304 tuburi din oțel inoxidabil Reductoare concentrice Fitinguri
URMĂTORUL:No next article

Introducere

Reducători concentrici
Articol	Reducători concentrici cu tuburi din oțel inoxidabil
Standard	ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Material	304/304L, 316/316L, etc.
Suprafaţă	Blasting de nisip, murături, rulare de nisip, etc.
Tip	Procesul de finisare CNC
dimensiune	3/4-18 ”
Timpul de livrare	În termen de 5-30 de zile de la primirea preplătită
Ambalare	Cazuri sau palete de placaj sau în conformitate cu cerințele clienților
Aplicație	Petrol, chimică, energie electrică, gaz, metalurgie, construcții navale, construcții, etc.

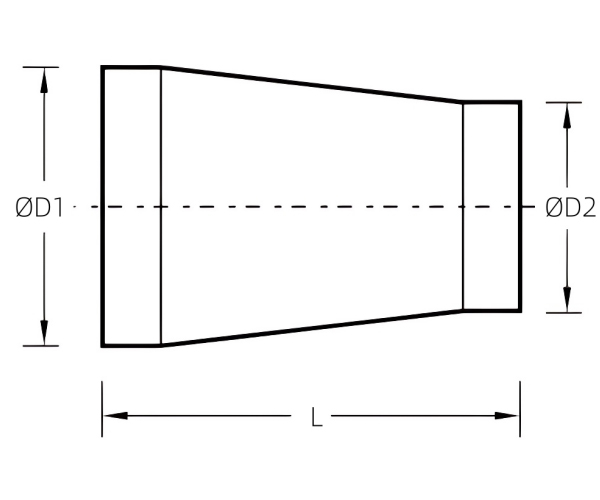

Unitate: mm

Diametrul nominal	Diametrul exterior	Lungime		Diametrul nominal	Diametrul exterior	Lungime
ÎN	D1 × D2	L		ÎN	D1 × D2	L
3/4 × 1/2	26.7 × 21.3	38.1		18 × 10	457.2 × 273.1	381.0
3/4 × 3/8	26.7 × 17.1	38.1		20 × 18	508.0 × 457.2	508.0
1 × 3/4	33,4 × 26.7	50.8		20 × 16	508.0 × 406.4
1 × 1/2	33,4 × 21.3	50.8		20 × 14	508.0 × 355.6
1 1/4 × 1	42.2 × 33.4	50.8		20 × 12	508.0 × 323.9
1 1/4 × 3/4	42.2 × 26.7			22 × 20	558.8 × 508.0	508.0
1 1/4 × 1/2	42.2 × 21.3			22 × 18	558.8 × 457.2
1 1/2 × 1 1/4	48,3 × 42.2	63.5		22 × 16	558.8 × 406.4
1 1/2 × 1	48,3 × 33.4			22 × 14	558.8 × 355.6
1 1/2 × 3/4	48.3 × 26.7			24 × 22	609.6 × 558.8	508.0
1 1/2 × 1/2	48.3 × 21.3			24 × 20	609.6 × 508.0
2 × 1 1/2	60,3 × 48.3	76.2		24 × 18	609.6 × 457.2
2 × 1 1/4	60,3 × 42.2			24 × 16	609.6 × 406.4
2 × 1	60,3 × 33.4			26 × 24	660,4 × 609.6	609.6
2 × 3/4	60,3 × 26.7			26 × 22	660,4 × 508.0
2 1/2 × 2	73.0 × 60.3	88.9		26 × 20	660,4 × 457.2
2 1/2 × 1 1/2	73.0 × 48.3			26 × 18	660,4 × 406.4
2 1/2 × 1 1/4	73.0 × 42.2			28 × 24	711.2 × 660.4	609.6
2 1/2 × 1	73.0 × 33.4			28 × 22	711.2 × 609.6
3 × 2 1/2	88,9 × 73.0	88.9		28 × 20	711.2 × 508.8
3 × 2	88,9 × 60.3			28 × 18	711.2 × 457.2
3 × 1 1/2	88,9 × 48.3			30 × 28	762.0 × 711.2	609.6
3 × 1 1/2	88,9 × 48.3			30 × 26	762.0 × 660.4
3 × 1 1/4	88,9 × 42.2			30 × 24	762.0 × 609.6
3 1/3 × 3	101.6 × 88.9	101.6		30 × 20	762.0 × 508.0
3 1/2 × 2 1/2	101.6 × 73.0			32 × 30	812.8 × 762.0	609.6
3 1/2 × 2	101.6 × 60.3			32 × 28	812.8 × 711.2
3 1/2 × 1 1/2	101.6 × 48.3			32 × 26	812.8 × 660.4
3 1/2 × 1 1/4	101.6 × 42.2			32 × 24	812.8 × 609.6
4 × 3 1/2	114.3 × 101.6	101.6		34 × 32	863.6 × 812.8	609.6
4 × 3	114.3 × 88.9			34 × 30	863.6 × 762.0
4 × 2 1/2	114.3 × 73.0			34 × 26	863.6 × 660.4
4 × 2	114.3 × 60.3			34 × 24	863.6 × 609.6
4 × 1 1/2	114.3 × 48.3			36 × 34	914.4 × 863.6	609.6
5 × 4	141.3 × 114.3	127.0		36 × 32	914.4 × 812.8
5 × 3 1/2	141.3 × 101.6			36 × 30	914.4 × 762.0
5 × 3	141.3 × 88.9			36 × 26	914.4 × 660.4
5 × 2 1/2	141.3 × 73.0			36 × 24	914.4 × 609.6
5 × 2	141.3 × 60.3			38 × 36	965.2 × 914.4	609.6
6 × 5	168.3 × 141.3	139.7		38 × 34	965.2 × 863.6
6 × 4	168.3 × 114.3			38 × 32	965.2 × 812.8
6 × 3 1/2	168.3 × 101.6			38 × 30	965.2 × 762.0
6 × 3	168.3 × 88.9			38 × 28	965.2 × 711.2
6 × 2 1/2	168.3 × 73.0			38 × 26	965.2 × 660.4
8 × 6	219.1 × 168.3	152.4		40 × 38	1016.0 × 965.2	609.6
8 × 5	219.1 × 141.3			40 × 36	1016.0 × 914.4
8 × 4	219.1 × 114.3			40 × 34	1016.0 × 863.8
8 × 3 1/2	219.1 × 101.6			40 × 32	1016.0 × 812.8
10 × 8	273.1 × 219.1	177.8		40 × 30	1016.0 × 762.0
10 × 6	273.1 × 168.3			42 × 40	1066.8 × 1016.0	609.6
10 × 5	273.1 × 141.3			42 × 38	1066.8 × 965.2
10 × 4	273.1 × 114.3			42 × 36	1066.8 × 914.4
12 × 10	323.9 × 273.1	203.2		42 × 34	1066.8 × 863.6
12 × 8	323.9 × 219.1			42 × 32	1066.8 × 812.8
12 × 6	323.9 × 168.3			42 × 30	1066.8 × 762.0
12 × 5	323.9 × 141.3			44 × 42	1117.6 × 1066.8	609.6
14 × 12	355.6 × 323.9	330.2		44 × 40	1117.6 × 1016.0
14 × 10	355.6 × 273.1			44 × 38	1117.6 × 965.2
14 × 8	355.6 × 219.1			44 × 36	1117.6 × 914.4
14 × 6	355.6 × 168.3			46 × 44	1168.4 × 1117.6	711.2
16 × 14	406,4 × 355.6	355.6		46 × 42	1168.4 × 1064.8
16 × 12	406.4 × 323.9			46 × 40	1168.4 × 1016.0
16 × 10	406,4 × 273.1		46 × 36	1168.4 × 965.2
16 × 8	406,4 × 219.1		48 × 46	1219.2 × 1168.4	711.2
18 × 16	457.2 × 406.4	381.0	48 × 44	1219.2 × 1117.6
18 × 14	457.2 × 355.6		48 × 42	1219.2 × 1066.8
18 × 12	457.2 × 323.9		48 × 40	1219.2 × 1016.0
