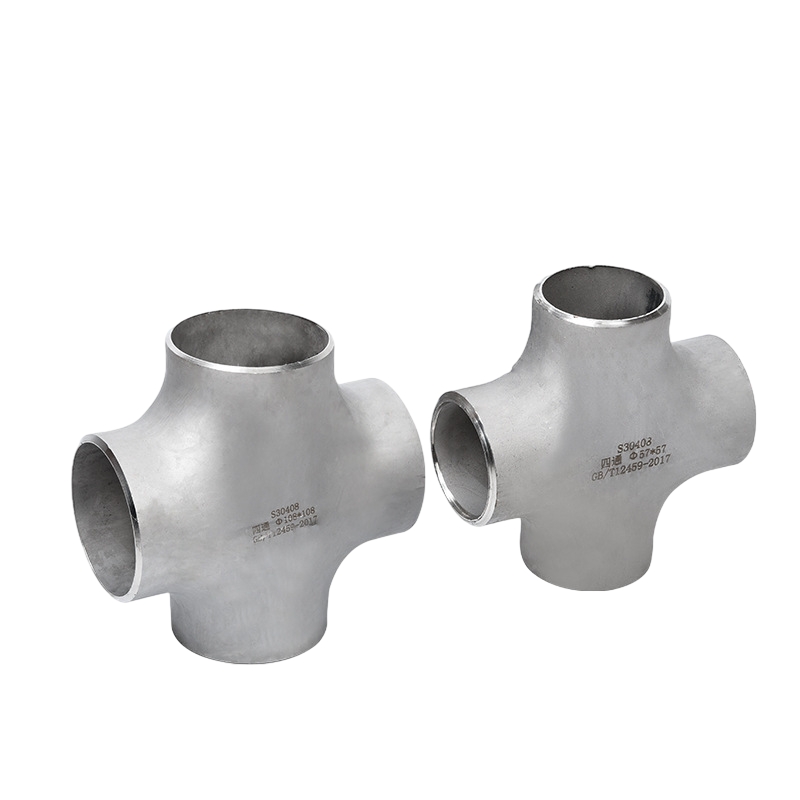

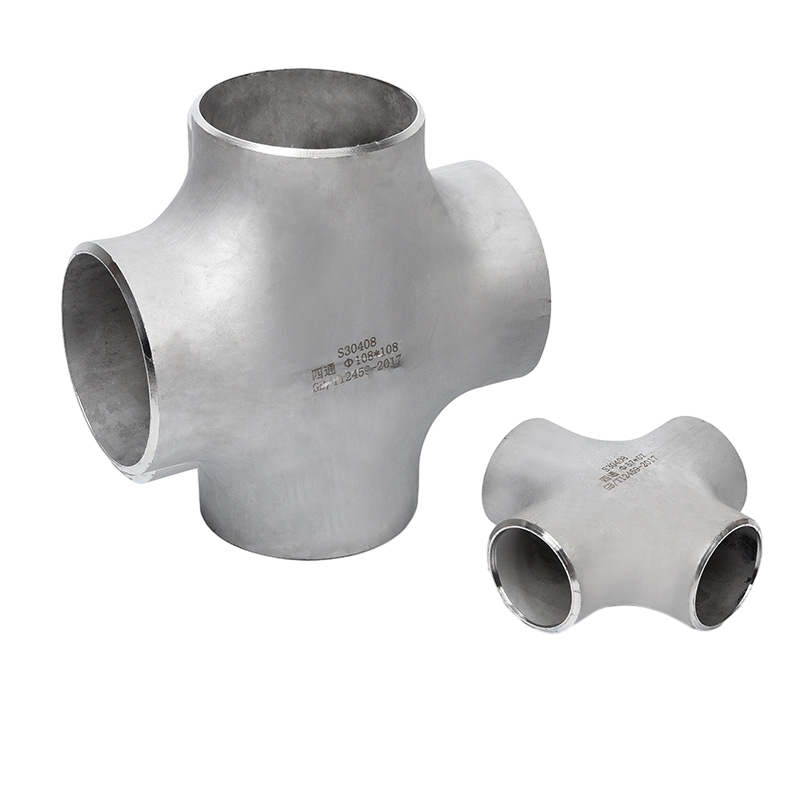

Crucea de tub din oțel inoxidabil cu prize sudate cu solvent

Crucea de tub din oțel inoxidabil cu prize sudate cu solvent

O cruce este un tip de montare a conductelor care are patru deschideri pe o conexiune. Montarea arată ca o cruce și conectează patru conducte diferite într -un punct. De obicei, are prize sudate cu solvent sau capete filete de sex feminin.

Montarea egală a încrucișării este o cruce cu toate cele patru deschideri de a avea același diametru și de a se conecta și la patru conducte cu același diametru.

Fitingurile de conducte sunt utilizate pentru conectarea conductelor și modificarea sau controlul fluxului printr -un sistem de conducte. Dimensiunile sale joacă un rol important în a decide puterea și stabilitatea. Când conductele de aceeași dimensiune sunt conectate și fluidele curg dintr -o direcție, acestea vor fi împărțite în trei direcții. Montarea încrucișată va fi supusă unor probleme mari de presiune atunci când lichidele curg în trei direcții și este de așteptat să se deplaseze într-o direcție.

Fitingurile încrucișate ale conductelor pot stresa conductele pe măsură ce temperaturile se schimbă din cauza naturii lor în patru sensuri. Prin urmare, conductele încrucișate nu sunt utilizate în general ca componente hidraulice ale conductelor. În schimb, acolo unde expansiunea termică nu este o problemă, încrucișările sunt mai avantajoase.

Precedent ：Îmbrăcăminte cu cruci de reducere a metalelor din oțel inoxidabil galvanizat
URMĂTORUL:No next article

Introducere

Crucea egală
Articol	Crucea egală din oțel inoxidabil
Standard	ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43 EN: EN10253-1, EN10253-2 DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011 ASME B16.25- Weld Butt Ends Ends MSS SP-43 Fabricate și Fitinguri de sudare a fundului forjat pentru aplicații rezistente la coroziune, de joasă presiune ASTM A403-ASME SA403-specifică pentru apomerații austenitice din oțel inoxidabil austenitic ASME B16.9 Fitings Fittings Sudarea cu fundul
Material	Oțel inoxidabil, oțel din aliaj, duplex, aliaje de nichel, oțel cu temperaturi scăzute, oțel carbon, etc.
Suprafaţă	Reclamat și murat, galvanizare la cald, polonez electro, ulei transparent, plăci de zinc, vopsea neagră, lac
Tip	Împingeți, apăsați, forjați, distribuiți etc.
dimensiune	½ "-48"
Timpul de livrare	În termen de 5-30 de zile de la primirea preplătită
Ambalare	Acordați paleta de carton învelită sau în carcasă din lemn de mare
Aplicație	Fitinguri pentru conectarea conductelor și a tuburilor în petrol, energie electrică, chimică, construcție, gaz, metalurgie, construcții navale etc.

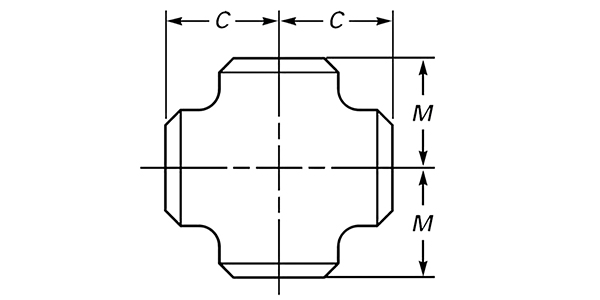

Dimensiunea nominală a conductei	Dimensiunea nominală a conductei	Centrul de încheiat (în.)
NPS	(în.)	RUN, C.	Outlet, m
½	0.84	1.00	1.00
¾	1.05	1.12	1.12
1	1.32	1.50	1.50
1¼	1.66	1.88	1.88
1½	1.90	2.25	2.25
2	2.38	2.50	2.50
2½	2.88	3.00	3.00
3	3.50	3.38	3.38
3½	4.00	3.75	3.75
4	4.50	4.12	4.12
5	5.56	4.88	4.88
6	6.62	5.62	5.62
8	8.62	7.00	7.00
10	10.75	8.50	8.50
12	12.75	10.00	10.00
14	14.00	11.00	11.00
16	16.00	12.00	12.00
18	18.00	13.50	13.50
20	20.00	15.00	15.00
22	22.00	16.50	16.50
24	24.00	17.00	17.00
26	26.00	19.50	19.50
28	28.00	20.50	20.50
30	30.00	22.00	22.00
32	32.00	23.50	23.50
34	34.00	25.00	25.00
36	36.00	26.50	26.50
38	38.00	28.00	28.00
40	40.00	29.50	29.50
42	42.00	30.00	28.00
44	44.00	32.00	30.00
46	46.00	33.50	31.50
48	48.00	35.00	33.00
