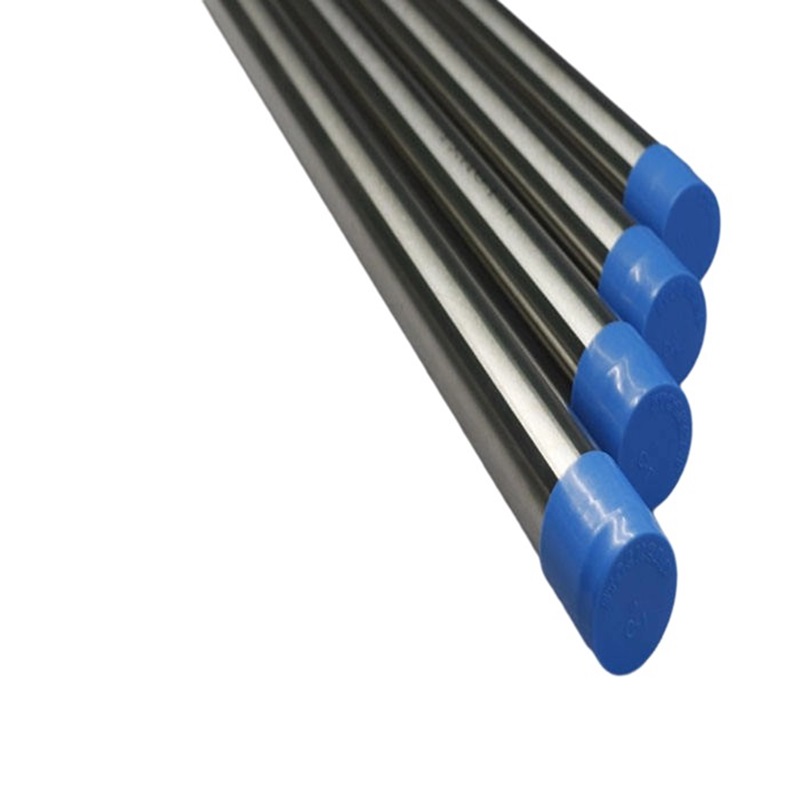

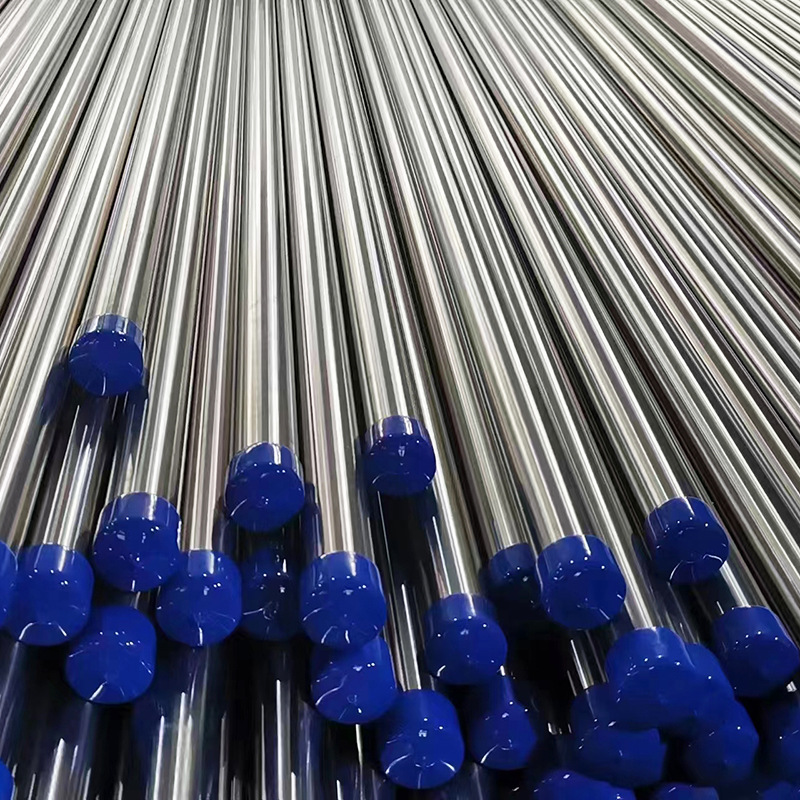

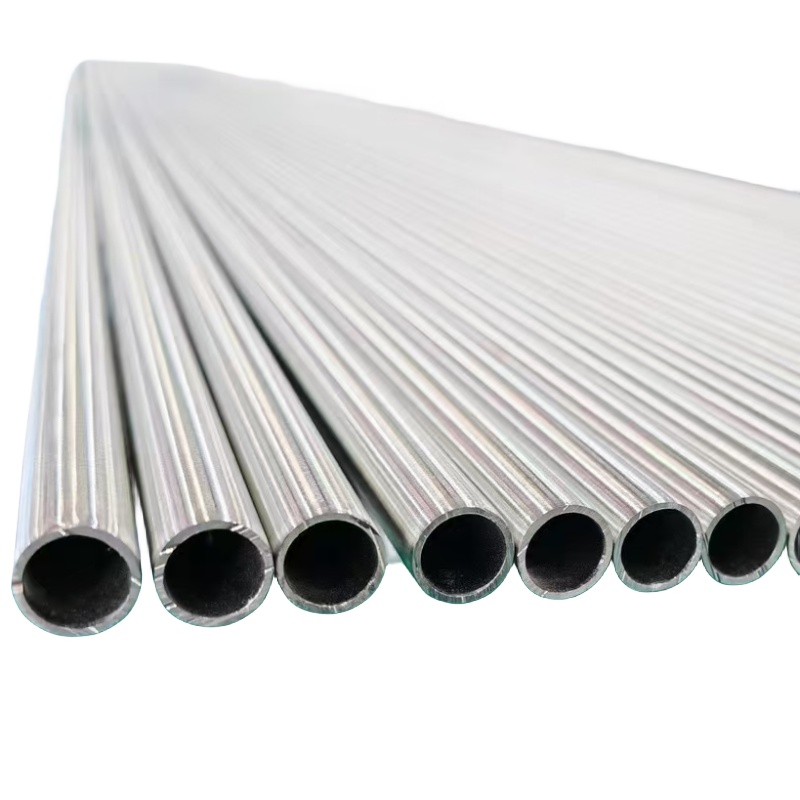

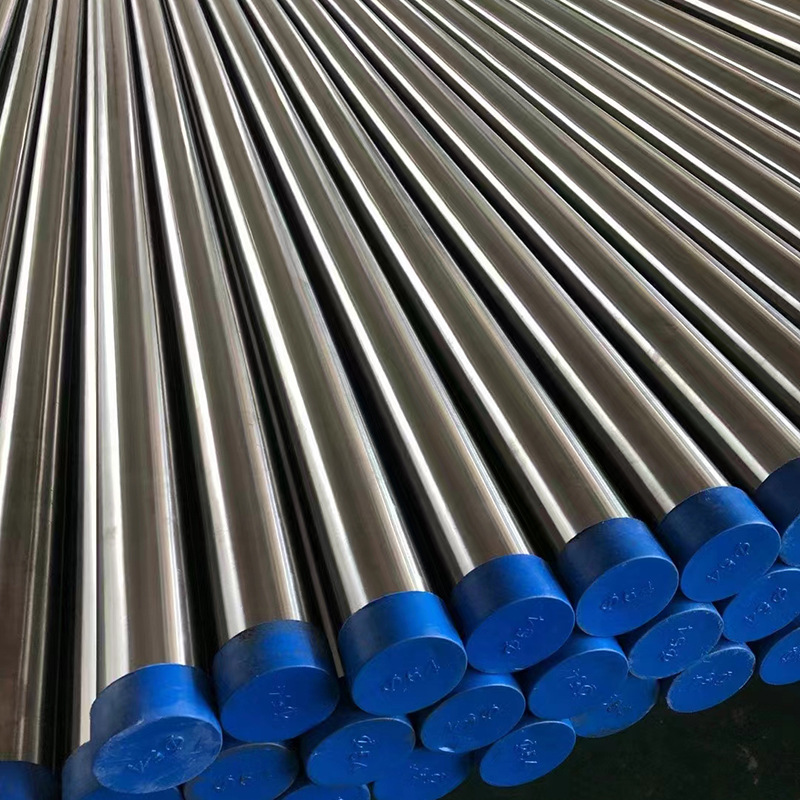

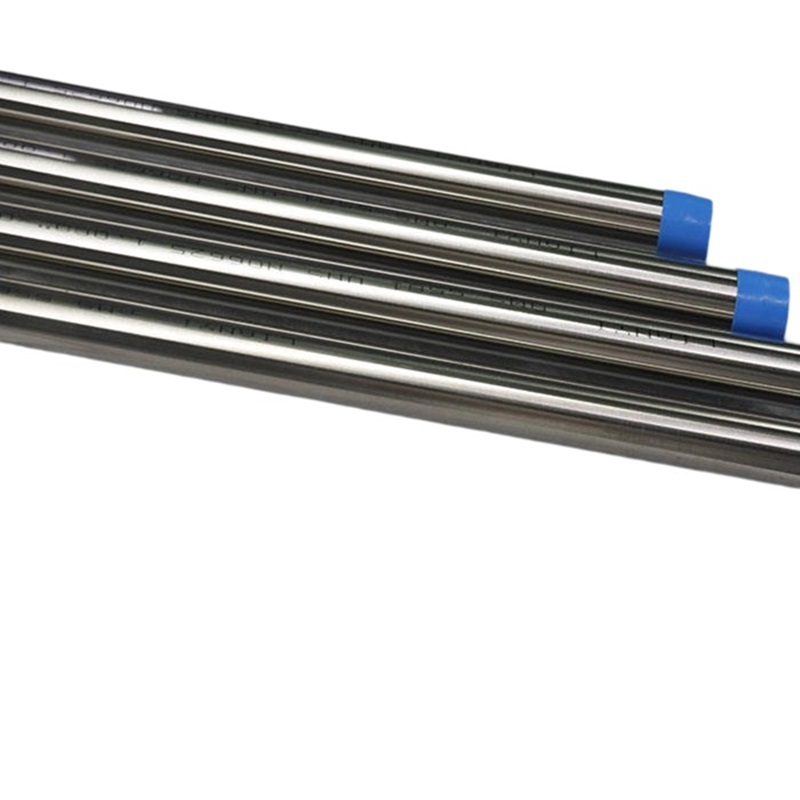

Tubul de instrumentare se referă la tuburile sau tuburile utilizate pentru a conecta instrumentele la conducta principală, la alte instrumente și aparate sau la echipamentele de măsurare.
Un tub de instrument din oțel inoxidabil este un dispozitiv de măsurare și control bazat pe principiul de măsurare și este utilizat pe scară largă în câmpurile industriale și civile. Principiul său de lucru este de a măsura și controla fluxul prin diferența de presiune generată atunci când fluidul trece prin conductă. Configurați o unitate de măsurare în conductă, măsurați diferența de presiune a fluidului în unitate, apoi utilizați formula standard de calcul a debitului pentru a obține debitul.
Deoarece tuburile de instrumente din oțel inoxidabil ar trebui să aibă o rezistență fiabilă la coroziune și rezistență la căldură, oțelurile inoxidabile austenitice sunt selectate în mod universal ca material de tub sub presiune.
1. Materiale utilizate în mod obișnuit:
AISI & EN/Din/ISO
ASTM /AISI: 316 /316L, 304 /304L, 321 /321H, 316TI, 347 /347H;
EN/DIN: 1.4301/1.4307, 1.4401/1.4404, 1.4541/1.4878, 1.4571.
Oțel inoxidabil duplex
ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L.
EN/DIN: 1.4462, 1.4410, 1.4539.
Gradul popular din oțel inoxidabil pentru tubul de instrumente este 304 / 304L și 316 / 316L.
2. Finisaj de suprafață:
Recuperare în vid luminoasă sau recoacere strălucitoare de protecție. Finisare a suprafeței: mecanică lustruită 320 gri sau 400 de gri.
3. Toleranțe dimensionale:
O.D: ± 0,0,5 mm; W.T: ± 10%; sau la cererea cumpărătorului.
Scenarii de clasificare și aplicare a conductelor de instrumente
1. Conducta de gaz
Conductele de gaz sunt conducte utilizate pentru a transmite mediul de gaz și sunt utilizate în general în contoarele de debit de gaz, emițătorii de presiune și alte echipamente de instrumente. Conductele de gaz sunt caracterizate prin diametre mici și debit rapid, care necesită măsurare exactă a debitului și presiunii gazului în conducte. Conductele de gaz sunt utilizate pe scară largă în câmpuri industriale, cum ar fi producția petrochimică, chimică și oxigen.
2. conductă lichidă
Țevile lichide sunt conducte utilizate pentru a transmite medii lichide și sunt, de asemenea, unul dintre tipurile de conducte de instrumente utilizate în mod obișnuit. Conductele lichide sunt caracterizate prin diametre mari și debit lent. Măsurătorile stabile de debit și presiune ale lichidului în conductă sunt necesare pentru a asigura o funcționare stabilă și fiabilă a sistemului. Conductele lichide sunt utilizate pe scară largă în câmpuri precum generarea hidroenergetică și tratarea canalizării.
3. Conducta cu aburi
Țevile cu aburi sunt utilizate pentru a transporta suporturile cu aburi, iar scopul lor principal este de a transporta căldura în câmpuri industriale, cum ar fi centralele electrice, fabricile textile, etc. Conductele cu aburi sunt caracterizate prin presiune și temperatură de proiectare ridicată. Este necesar să măsurați cu exactitate debitul, presiunea, temperatura și alți parametri ai aburului din conductă pentru a asigura funcționarea normală a sistemului.
4. conductă de vid
Conductele de vid sunt conducte utilizate pentru a transmite medii de gaz în medii cu vid ridicat. Acestea sunt utilizate în principal în câmpuri de înaltă tehnologie, cum ar fi semiconductori și fotovoltaice. Caracteristica conductelor de vid este că presiunea din interiorul conductei este foarte scăzută, ceea ce necesită cerințe stricte de proiectare și fabricație și, în același timp, fluxul și presiunea gazului în conductă trebuie măsurate cu exactitate.
