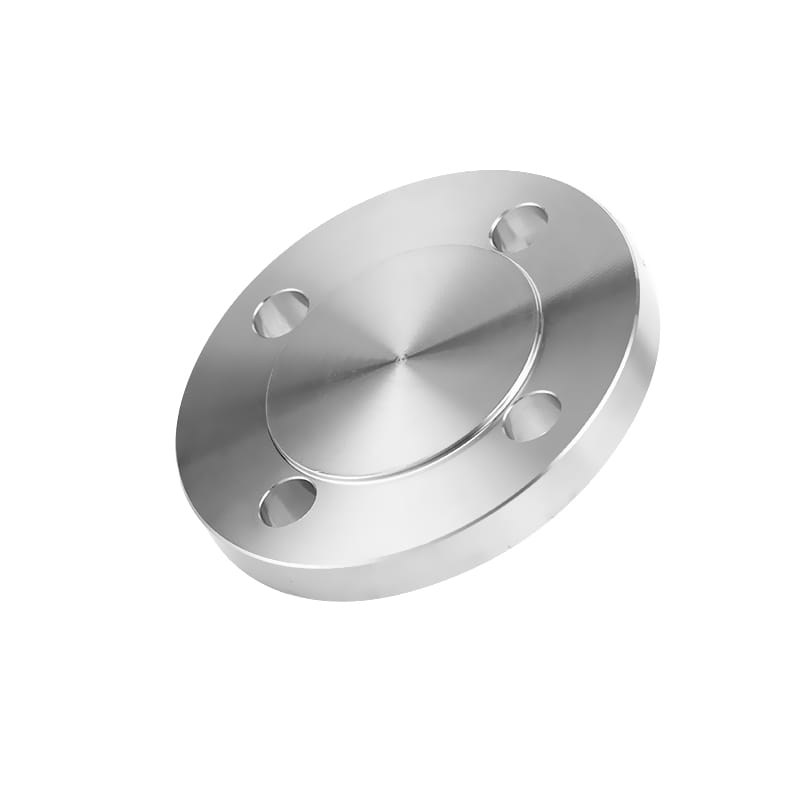

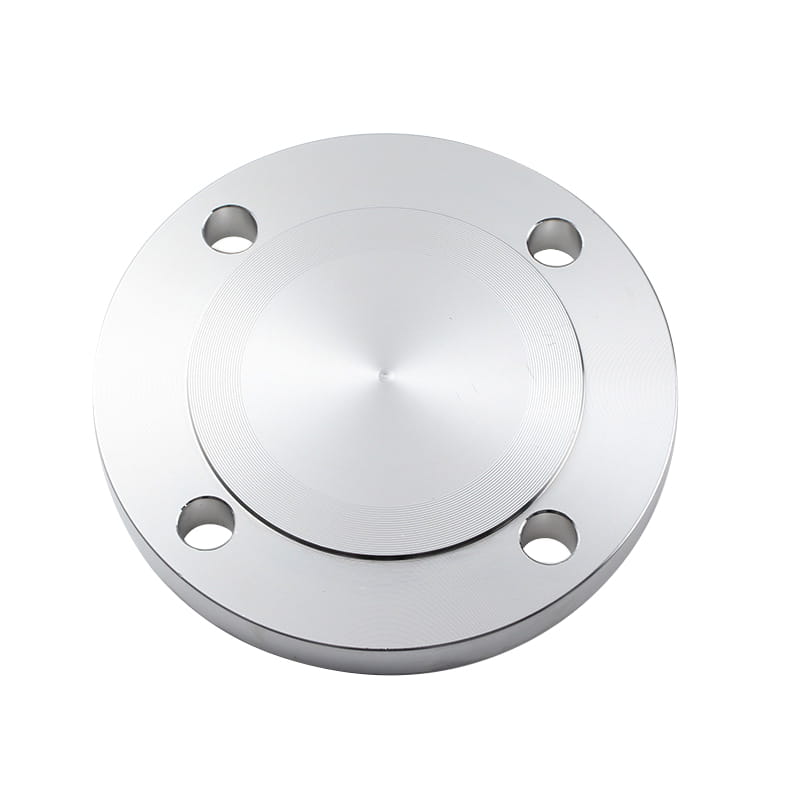

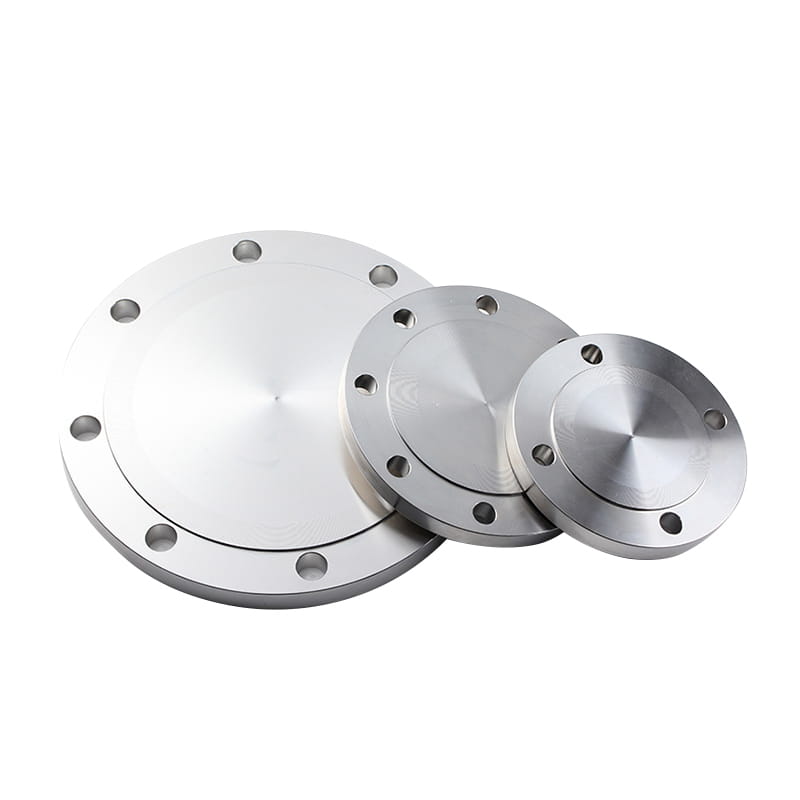

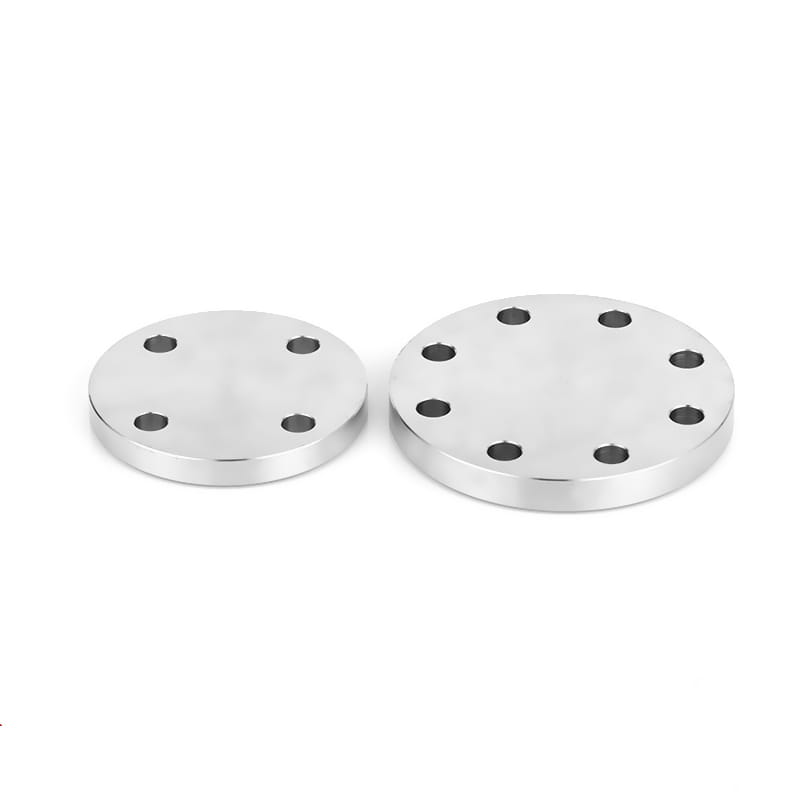

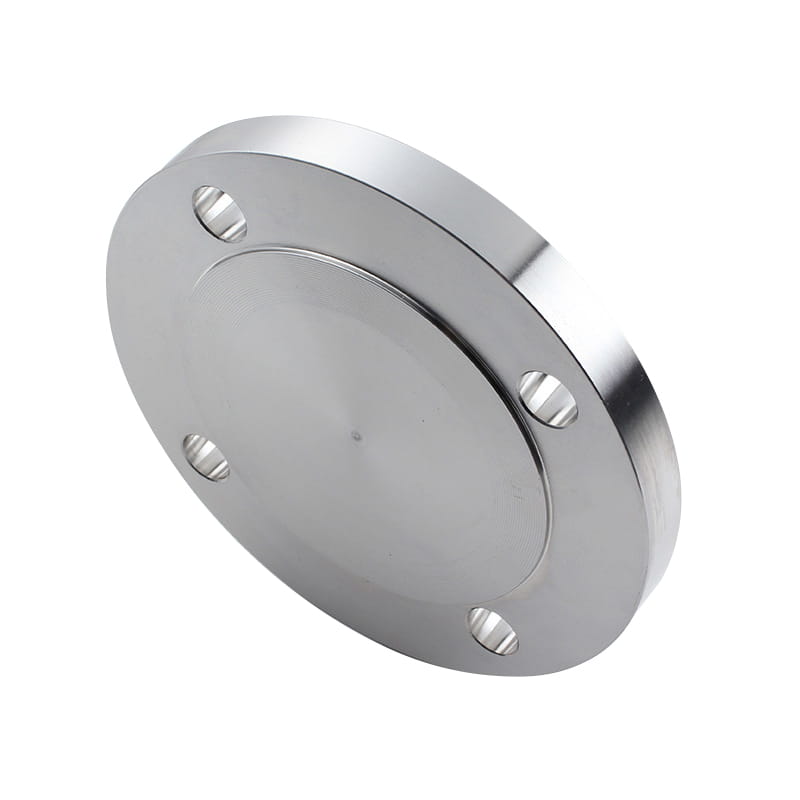

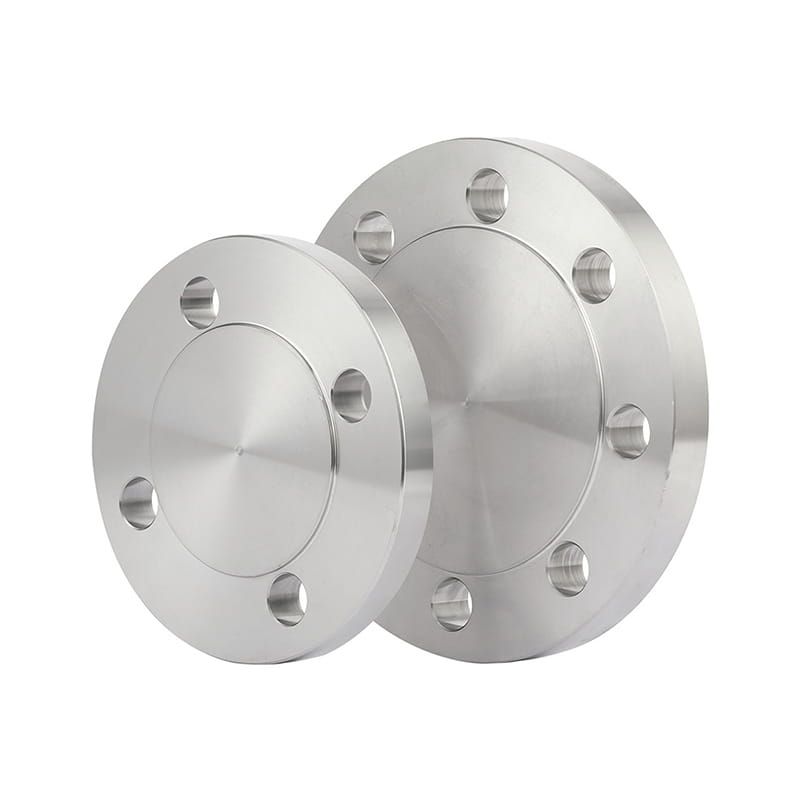

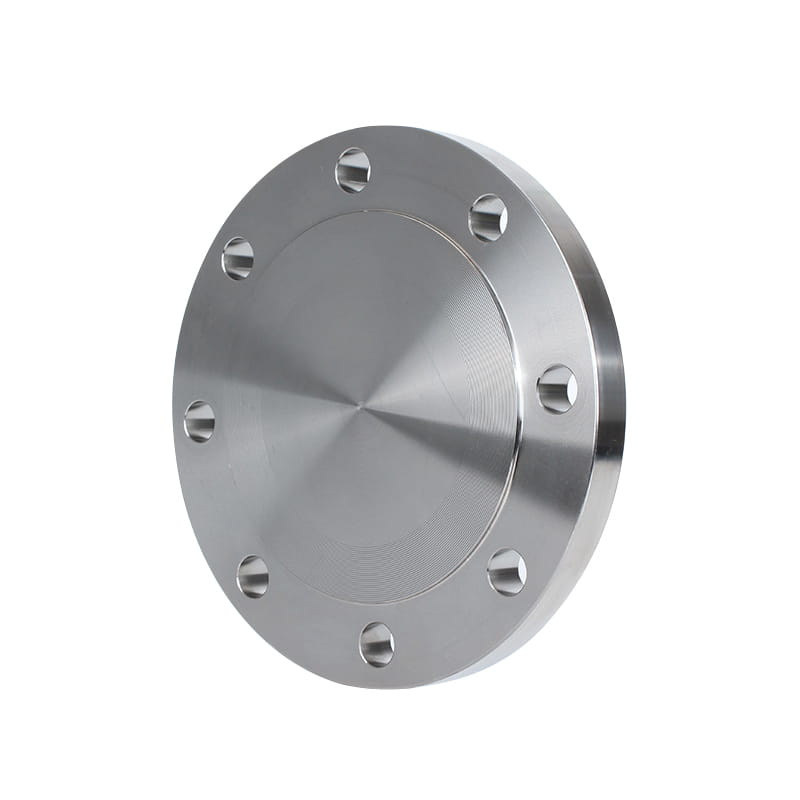

Flanșa oarbă joacă un rol vital în sistemul de conducte. Se caracterizează printr -o placă solidă fără o alegere, sigilând efectiv capătul unei conducte sau a unui vas. Este o parte importantă a întreținerii, testării și izolării conductelor.
Proiectate în diverse materiale, cum ar fi oțelul carbon, oțelul inoxidabil și oțelul din aliaj, acestea oferă durabilitate și rezistență în condiții de operare diverse și niveluri de presiune. Tipurile comune includ fața ridicată (RF) și fața plată (FF), prima asigurând un sigiliu sigur pentru a minimiza riscurile de scurgere.
Utilizate pe scară largă în industrii precum petrol și gaze, petrochimice și procesări chimice, flanșele oarbe oferă o versatilitate pentru aplicațiile care necesită închiderea temporară sau permanentă a punctelor de încheiere a conductelor. Dimensiunile lor standardizate și compatibilitatea cu diferite dimensiuni ale conductelor le fac o soluție eficientă pentru asigurarea integrității și siguranței sistemului în timpul activităților de inspecție, curățare sau modificare.
Introducere
Standard | ANSI/ASME B16.5, Din, Jis, BS, GB |
Material | Oțel inoxidabil (de obicei ASTM A182 F304, F316, F321, F347) |
Suprafaţă | Ulei anti-rust, pictură (negru, galben), galvanizare, acoperire cu putere |
Tip | Forjare, tăiere mecanică |
dimensiune | 1/8 "NB - 48" NB |
Timpul de livrare | În termen de 5-30 de zile de la primirea preplătită |
Ambalare | Cutie din lemn, personalizată în conformitate cu cerințele clienților |
Aplicație | Flanșele orb din oțel inoxidabil sunt utilizate în mod obișnuit în diverse scenarii de aplicare în industrii precum petrol și gaze, chimice, petrochimice și generare de energie. |
Flonșe oorbe-PN6

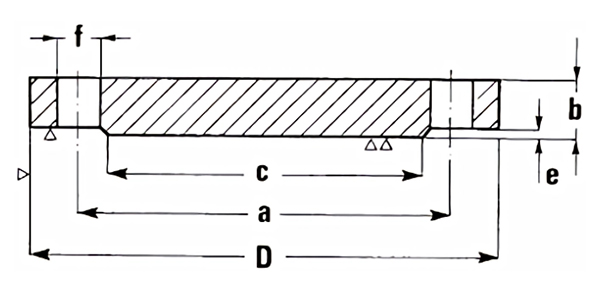

D..N | D | a | C. | b | e | f | Șurub | Fără găuri |
10 | 75 | 50 | 35 | 12 | 2 | 11 | M10 | 4 |
15 | 80 | 55 | 40 | 12 | 2 | 11 | M10 | 4 |
20 | 90 | 65 | 50 | 14 | 2 | 11 | M10 | 4 |
25 | 100 | 75 | 60 | 14 | 2 | 11 | M10 | 4 |
32 | 120 | 90 | 70 | 14 | 2 | 14 | M12 | 4 |
40 | 130 | 100 | 80 | 14 | 3 | 14 | M12 | 4 |
50 | 140 | 110 | 90 | 14 | 3 | 14 | M12 | 4 |
65 | 160 | 130 | 110 | 14 | 3 | 14 | M12 | 4 |
80 | 190 | 150 | 128 | 16 | 3 | 18 | M16 | 4 |
100 | 210 | 170 | 148 | 16 | 3 | 18 | M16 | 4 |
125 | 240 | 200 | 178 | 18 | 3 | 18 | M16 | 8 |
150 | 265 | 225 | 202 | 18 | 3 | 18 | M16 | 8 |
200 | 320 | 280 | 258 | 20 | 3 | 18 | M16 | 8 |
250 | 375 | 335 | 312 | 22 | 3 | 18 | M16 | 12 |
300 | 440 | 395 | 365 | 22 | 4 | 22 | M20 | 12 |
350 | 490 | 445 | 415 | 22 | 4 | 22 | M20 | 12 |
400 | 540 | 490 | 465 | 22 | 4 | 22 | M20 | 16 |
450 | 595 | 550 | 520 | 24 | 4 | 22 | M20 | 16 |
500 | 645 | 600 | 570 | 24 | 4 | 22 | M20 | 20 |
600 | 755 | 705 | 670 | 30 | 5 | 26 | M24 | 20 |
700 | 860 | 810 | 775 | 40 | 5 | 26 | M24 | 24 |
800 | 975 | 920 | 880 | 44 | 5 | 30 | M27 | 24 |
900 | 1075 | 1020 | 980 | 48 | 5 | 30 | M27 | 24 |
1000 | 1175 | 1120 | 1080 | 52 | 5 | 30 | M27 | 28 |
1200 | 1405 | 1340 | 1295 | 60 | 5 | 33 | M30 | 32 |
1400 | 1630 | 1560 | 1510 | 68 | 5 | 36 | M33 | 36 |
1600 | 1830 | 1760 | 1710 | 76 | 5 | 36 | M33 | 40 |
1800 | 2045 | 1970 | 1920 | 84 | 5 | 39 | M36 | 44 |
2000 | 2265 | 2180 | 2125 | 92 | 5 | 42 | M39 | 48 |
Flanșe oarbe-PN10
DN | D | a | C. | b | e | f | Șurub | Fără găuri |
10 | 90 | 60 | 40 | 16 | 2 | 14 | M12 | 4 |
15 | 95 | 65 | 45 | 16 | 2 | 14 | M12 | 4 |
20 | 105 | 75 | 58 | 18 | 2 | 14 | M12 | 4 |
25 | 115 | 85 | 68 | 18 | 2 | 14 | M12 | 4 |
32 | 140 | 100 | 78 | 18 | 2 | 18 | M16 | 4 |
40 | 150 | 110 | 88 | 18 | 3 | 18 | M16 | 4 |
50 | 165 | 125 | 102 | 18 | 3 | 18 | M16 | 4 |
65 | 185 | 145 | 122 | 18 | 3 | 18 | M16 | 8 |
80 | 200 | 160 | 138 | 20 | 3 | 18 | M16 | 8 |
100 | 220 | 180 | 158 | 20 | 3 | 18 | M16 | 8 |
125 | 250 | 210 | 188 | 22 | 3 | 18 | M16 | 8 |
150 | 285 | 240 | 212 | 22 | 3 | 22 | M20 | 8 |
200 | 340 | 295 | 268 | 24 | 3 | 22 | M20 | 8 |
250 | 395 | 350 | 320 | 26 | 3 | 22 | M20 | 12 |
300 | 445 | 400 | 370 | 26 | 4 | 22 | M20 | 12 |
350 | 505 | 460 | 430 | 26 | 4 | 22 | M20 | 16 |
400 | 565 | 515 | 482 | 26 | 4 | 26 | M24 | 16 |
450 | 615 | 565 | 532 | 26 | 4 | 26 | M24 | 20 |
500 | 670 | 620 | 585 | 28 | 4 | 26 | M24 | 20 |
600 | 780 | 725 | 685 | 34 | 5 | 30 | M27 | 20 |
700 | 895 | 840 | 800 | 38 | 5 | 30 | M27 | 24 |
800 | 1015 | 950 | 905 | 42 | 5 | 33 | M30 | 24 |
900 | 1115 | 1050 | 1005 | 46 | 5 | 33 | M30 | 28 |
1000 | 1230 | 1160 | 1110 | 52 | 5 | 36 | M33 | 28 |
1200 | 1455 | 1380 | 1330 | 60 | 5 | 39 | M36 | 32 |
1400 | 1675 | 1590 | 1535 |
| 5 | 42 | M39 | 36 |
1600 | 1915 | 1820 | 1760 |
| 5 | 48 | M45 | 40 |
1800 | 2115 | 2020 | 1960 |
| 5 | 48 | M45 | 44 |
2000 | 2325 | 2230 | 2170 |
| 5 | 48 | M45 | 48 |
Fondată în 2007 și s -a mutat în zona de dezvoltare economică Longyou, provincia Zhejiang, în 2022. Acoperă o suprafață de 130.000 de metri pătrați, peste 30 de linii de producție, 300 de lucrători, 20 de persoane de cercetare și dezvoltare, 30 de persoane de inspecție și o producție anuală de 50.000 de tone.
It has passed ISO9001:2008 quality management system, PED 97/23/EC EU Pressure Equipment Directive certification, China Special Equipment Manufacturing License (Pressure Tube) TS certification, ASME certification, provincial enterprise standardization management system, ISO14000:2004 environment management system, cleaner production (green enterprise), and a series of certifications, as well as China Classification Society (CCS), American Bureau of Shipping (ABS), British Register de transport maritim (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) și Certificarea Coreeană a Registrului de transport maritim (KR).
Principalele produse includ conducte din oțel inoxidabil, fitinguri de țeavă, flanșe, supape etc., care sunt utilizate pe scară largă în petrol, industria chimică, industria nucleară, topirea, construcția navală, produsele farmaceutice, alimentele, conservarea apei, energia electrică, energia nouă, echipamentele mecanice și alte câmpuri. Compania respectă principiul corporativ al „Calității pentru supraviețuire, reputația pentru dezvoltare” și servește din toată inima fiecărui client pentru a crea o situație câștig-câștig.
