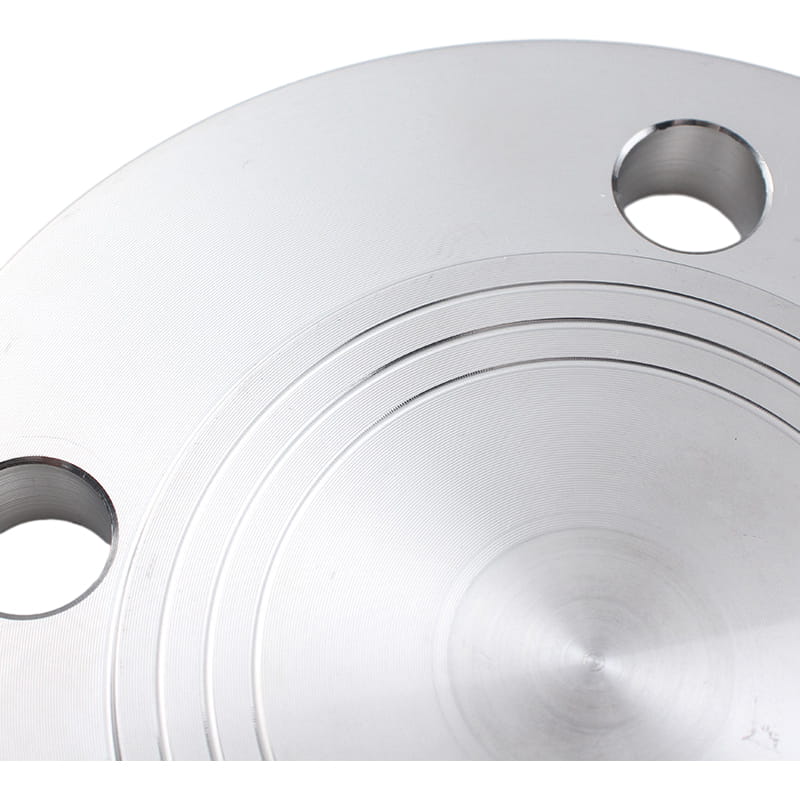

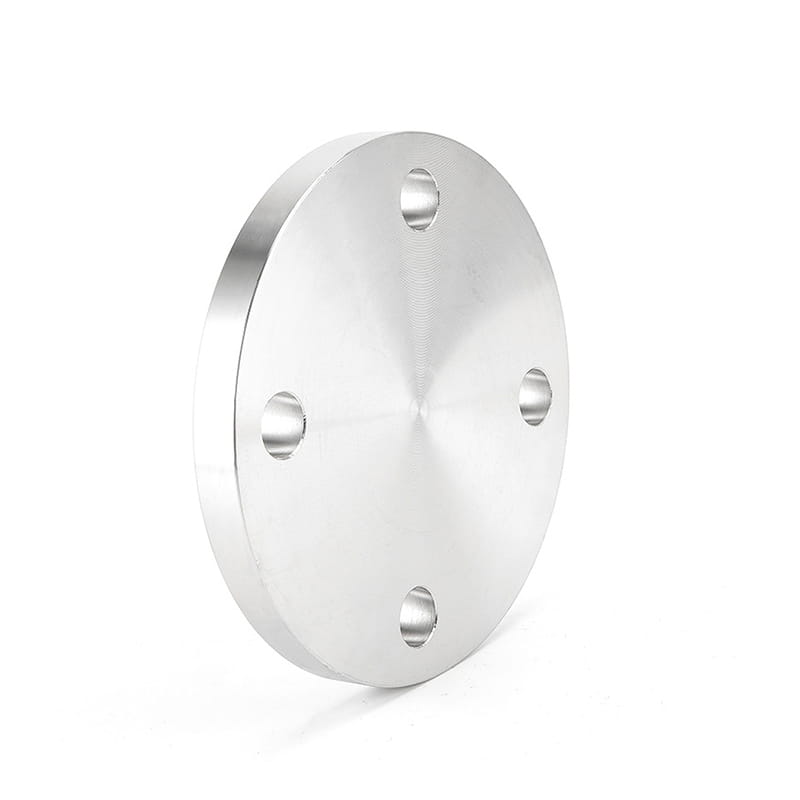

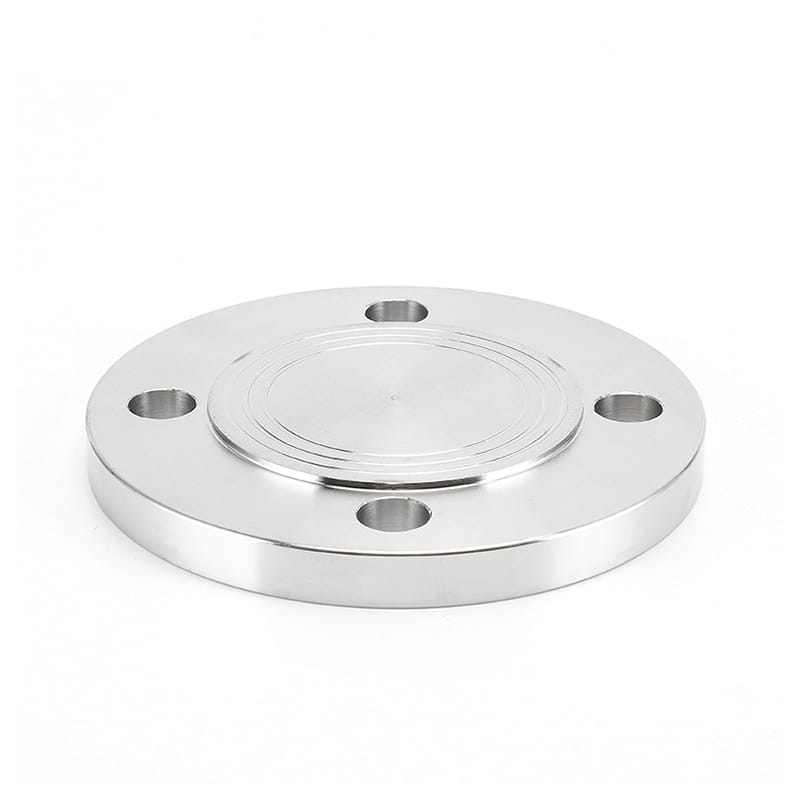

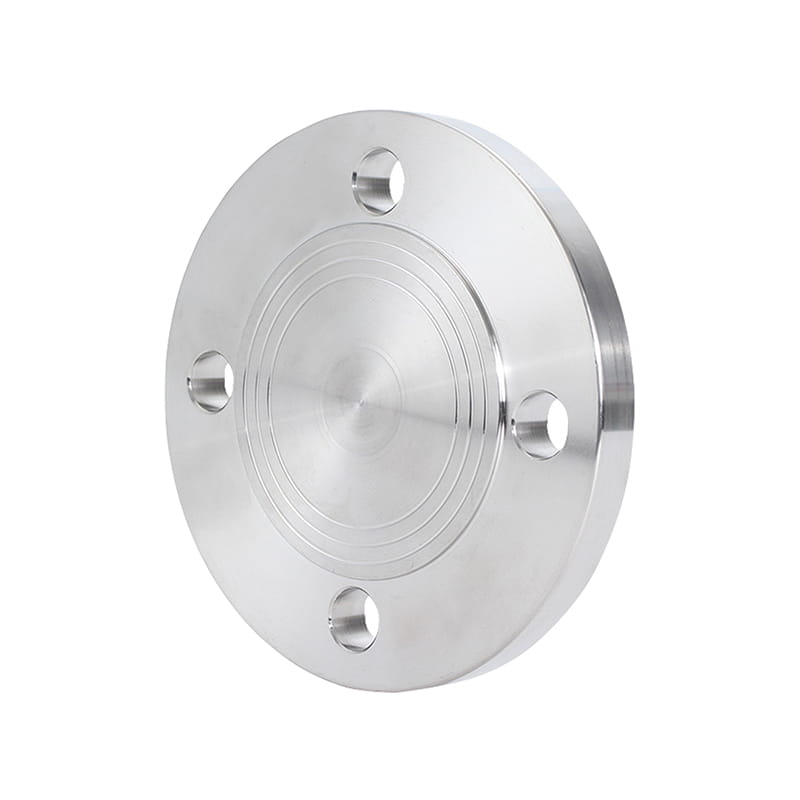

O flanșă oarbă este o placă de oțel solidă fără găuri. Este utilizat pentru a încheia capătul unui sistem de conducte. Poate fi utilizat pentru izolarea unei conducte, a supapei sau a unui vas de presiune. Deoarece este fixat, flanșa oarbă oferă acces facil la interiorul unei nave sau a unei țevi. O flanșă oarbă poate înlocui un capac de sudură cu fund în cazul în care este necesară o extensie a liniei de conductă sau în cazul în care este necesară o inspecție a conductelor.
Multe flanșe oarbe au o structură de bază care, spre deosebire de alte flanșe, necesită mici prelucrări și este grea, deoarece nu are găuri. Acest tip de flanșă este solid fără alezaj și poate avea o față plată (FF) sau o față ridicată (RF).
Flanșele oarbe sunt utilizate în mod obișnuit în petrochimice, inginerie de conducte, servicii publice și lucrări de apă.
Introducere
Standard | ANSI : ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48 Din : DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN 2631 、 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673 BS : BS4504 、 BS4504 、 BS1560 、 BS10 |
Material | Stainless Steel, Carbon Steel, Alloy Steel, Cupro Nickel (90/10, 70/30, 66/30/2/2), Hastelloy (C-4, C-22, C276, B-2), Nickel (200 / 201), Monel (400 & K500), Inconel (600, 601, 625 & 825), Incolloy (800, 800H), Alloy 20, Duplex Steel, SS 904L, Titan (1 și 2) etc. |
Suprafaţă | Ulei anti-rust, vopsea neagră, vopsea galbenă, placare cu zinc, galvanizare la cald, electro-galvanizare, acoperire epoxidică |
Tip | Forjare, turnare, tăiere CNC |
dimensiune | 1/2 "până la 60", DN15 la DN1500 |
Timpul de livrare | În termen de 5-30 de zile de la primirea preplătită |
Ambalare | Palet de placaj, palet din lemn, carcasă din lemn, etc. |
Aplicație | Flanșele oarbe sunt utilizate în mod obișnuit în petrochimice, inginerie de conducte, servicii publice și lucrări de apă. |

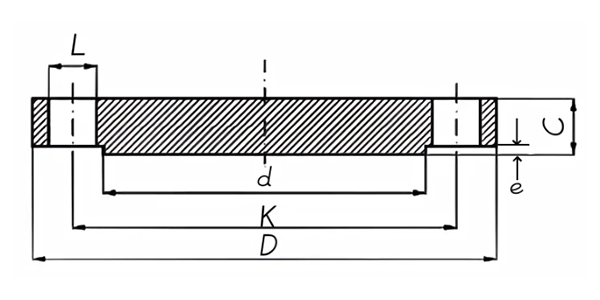

D..N | D | K | L | Fără găuri | Șurub | e | D. | C.. |
10 | 75 | 50 | 11 | 4 | M10 | 2 | 35 | 12 |
15 | 80 | 55 | 11 | 4 | M10 | 2 | 40 | 12 |
20 | 90 | 65 | 11 | 4 | M10 | 2 | 50 | 14 |
25 | 100 | 75 | 11 | 4 | M10 | 2 | 60 | 14 |
32 | 120 | 90 | 14 | 4 | M12 | 2 | 70 | 14 |
40 | 130 | 100 | 14 | 4 | M12 | 3 | 80 | 14 |
50 | 140 | 110 | 14 | 4 | M12 | 3 | 90 | 14 |
65 | 160 | 130 | 14 | 4 | M12 | 3 | 110 | 14 |
80 | 190 | 150 | 18 | 4 | M16 | 3 | 128 | 16 |
100 | 210 | 170 | 18 | 4 | M16 | 3 | 148 | 16 |
125 | 240 | 200 | 18 | 8 | M16 | 3 | 178 | 18 |
150 | 265 | 225 | 18 | 8 | M16 | 3 | 202 | 18 |
200 | 320 | 280 | 18 | 8 | M16 | 3 | 258 | 20 |
250 | 375 | 335 | 18 | 12 | M16 | 3 | 312 | 22 |
300 | 440 | 395 | 22 | 12 | M20 | 4 | 365 | 22 |
350 | 490 | 445 | 22 | 12 | M20 | 4 | 415 | 22 |
400 | 540 | 495 | 22 | 16 | M20 | 4 | 465 | 22 |
450 | 595 | 550 | 22 | 16 | M20 | 4 | 520 | 24 |
500 | 645 | 600 | 22 | 20 | M20 | 4 | 570 | 24 |
600 | 755 | 705 | 26 | 20 | M24 | 5 | 670 | 30 |
700 | 860 | 810 | 26 | 24 | M24 | 5 | 775 | 40 |
800 | 975 | 920 | 30 | 24 | M27 | 5 | 880 | 44 |
900 | 1075 | 1020 | 30 | 24 | M27 | 5 | 980 | 48 |
1000 | 1175 | 1120 | 30 | 28 | M227 | 5 | 1080 | 52 |
1200 | 1405 | 1340 | 33 | 32 | M30 | 5 | 1295 | 60 |
1400 | 1630 | 1560 | 36 | 36 | M33 | 5 | 1510 | 68 |
1600 | 1830 | 1760 | 36 | 40 | M33 | 5 | 1710 | 76 |
1800 | 2045 | 1970 | 39 | 44 | M36 | 5 | 1920 | 84 |
2000 | 2265 | 2180 | 42 | 48 | M39 | 5 | 2125 | 92 |
Flanșe oarbe-PN10
DN | D | K | L | Fără găuri | Șurub | e | D. | C |
10 | 90 | 60 | 14 | 4 | M12 | 2 | 40 | 16 |
15 | 95 | 65 | 14 | 4 | M12 | 2 | 45 | 16 |
20 | 105 | 75 | 14 | 4 | M12 | 2 | 58 | 18 |
25 | 115 | 85 | 14 | 4 | M12 | 2 | 68 | 18 |
32 | 140 | 100 | 18 | 4 | M16 | 2 | 78 | 18 |
40 | 150 | 110 | 18 | 4 | M16 | 3 | 88 | 18 |
50 | 165 | 125 | 18 | 4 | M16 | 3 | 102 | 18 |
65 | 185 | 145 | 18 | 8 | M16 | 3 | 122 | 18 |
80 | 200 | 160 | 18 | 8 | M16 | 3 | 138 | 20 |
100 | 220 | 180 | 18 | 8 | M16 | 3 | 158 | 20 |
125 | 250 | 210 | 18 | 8 | M16 | 3 | 188 | 22 |
150 | 285 | 240 | 22 | 8 | M20 | 3 | 212 | 22 |
200 | 340 | 295 | 22 | 8 | M20 | 3 | 268 | 24 |
250 | 395 | 350 | 22 | 12 | M20 | 3 | 320 | 26 |
300 | 445 | 400 | 22 | 12 | M20 | 4 | 370 | 26 |
350 | 505 | 460 | 22 | 16 | M20 | 4 | 430 | 26 |
400 | 565 | 515 | 26 | 16 | M24 | 4 | 482 | 26 |
450 | 615 | 565 | 26 | 20 | M24 | 4 | 532 | 28 |
500 | 670 | 620 | 26 | 20 | M24 | 4 | 585 | 28 |
600 | 780 | 725 | 30 | 20 | M27 | 5 | 685 | 34 |
700 | 895 | 840 | 30 | 24 | M27 | 5 | 800 | 38 |
800 | 1015 | 950 | 33 | 24 | M30 | 5 | 905 | 42 |
900 | 1115 | 1050 | 33 | 28 | M30 | 5 | 1005 | 46 |
1000 | 1230 | 1160 | 36 | 28 | M33 | 5 | 1110 | 52 |
1200 | 1455 | 1380 | 39 | 32 | M36 | 5 | 1330 | 60 |
Fondată în 2007 și s -a mutat în zona de dezvoltare economică Longyou, provincia Zhejiang, în 2022. Acoperă o suprafață de 130.000 de metri pătrați, peste 30 de linii de producție, 300 de lucrători, 20 de persoane de cercetare și dezvoltare, 30 de persoane de inspecție și o producție anuală de 50.000 de tone.
It has passed ISO9001:2008 quality management system, PED 97/23/EC EU Pressure Equipment Directive certification, China Special Equipment Manufacturing License (Pressure Tube) TS certification, ASME certification, provincial enterprise standardization management system, ISO14000:2004 environment management system, cleaner production (green enterprise), and a series of certifications, as well as China Classification Society (CCS), American Bureau of Shipping (ABS), British Register de transport maritim (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) și Certificarea Coreeană a Registrului de transport maritim (KR).
Principalele produse includ conducte din oțel inoxidabil, fitinguri de țeavă, flanșe, supape etc., care sunt utilizate pe scară largă în petrol, industria chimică, industria nucleară, topirea, construcția navală, produsele farmaceutice, alimentele, conservarea apei, energia electrică, energia nouă, echipamentele mecanice și alte câmpuri. Compania respectă principiul corporativ al „Calității pentru supraviețuire, reputația pentru dezvoltare” și servește din toată inima fiecărui client pentru a crea o situație câștig-câștig.
