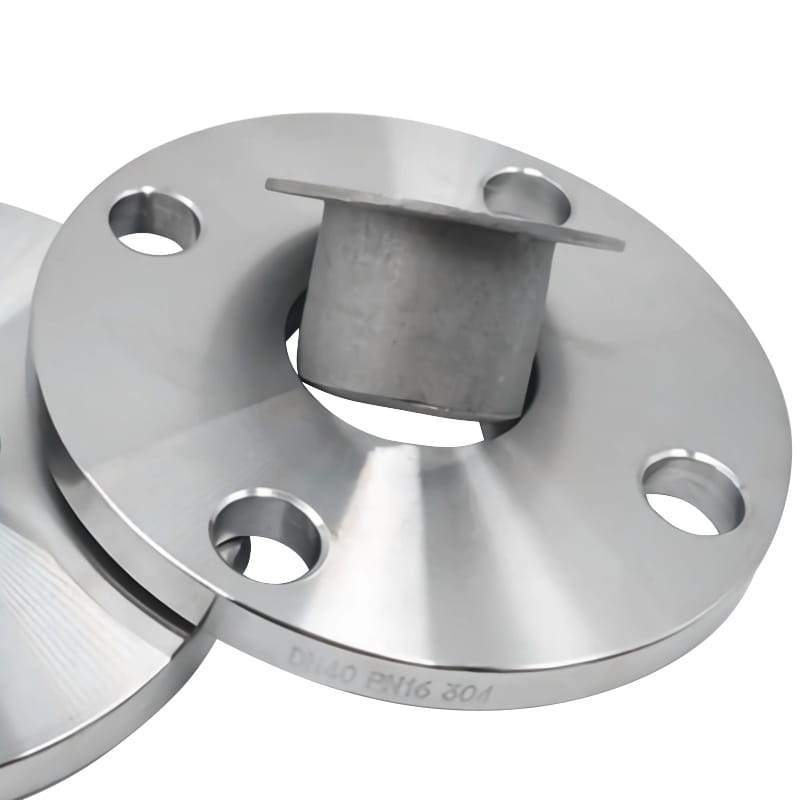

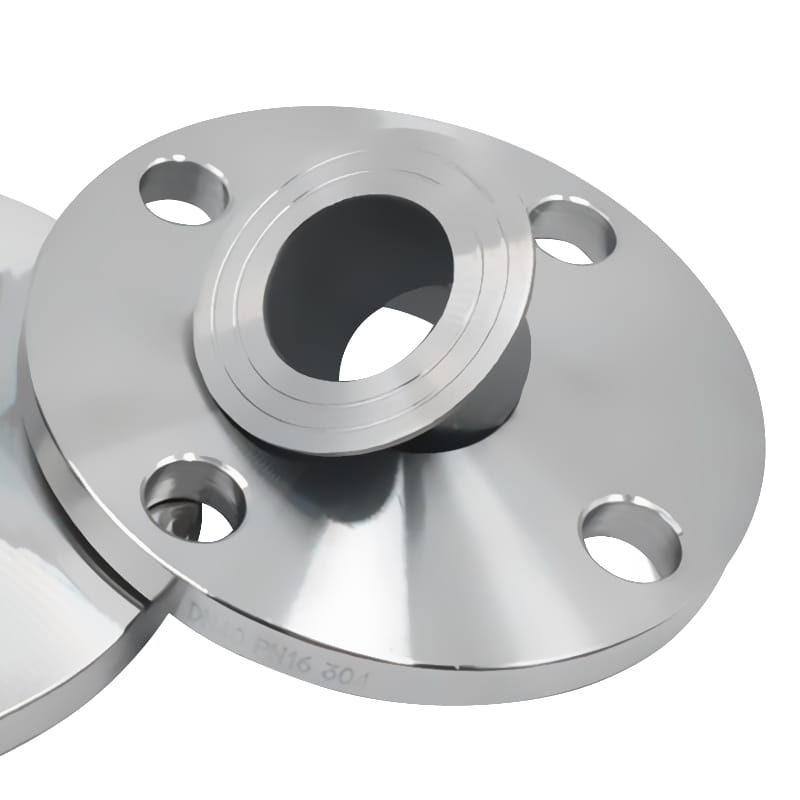

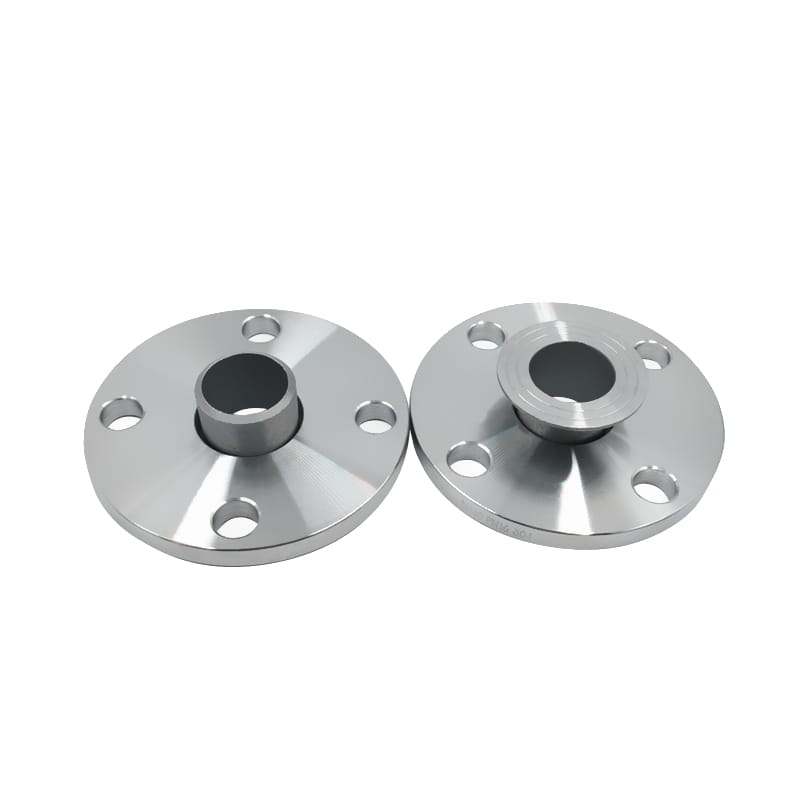

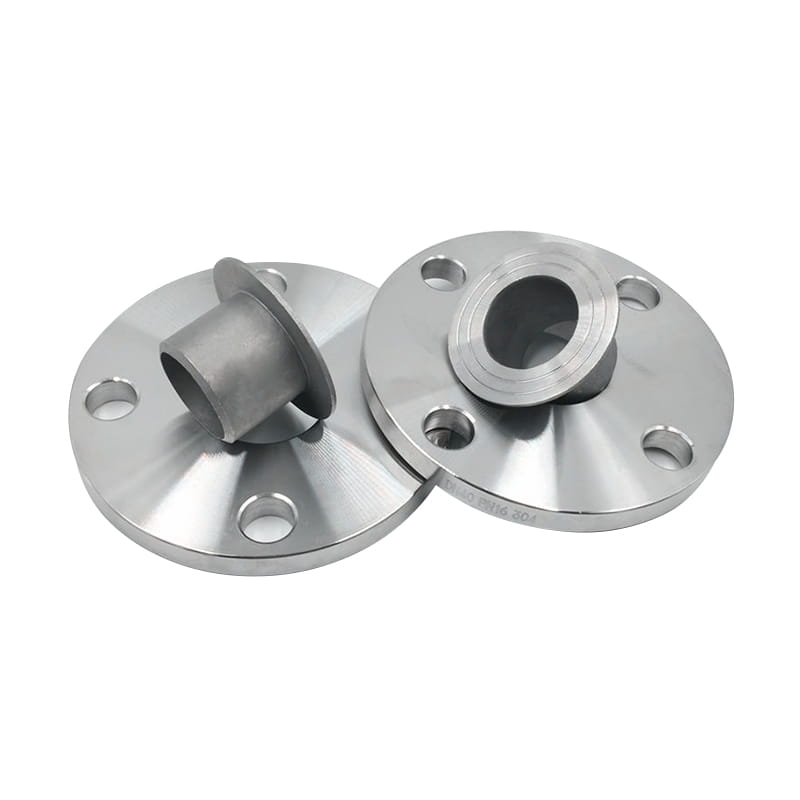

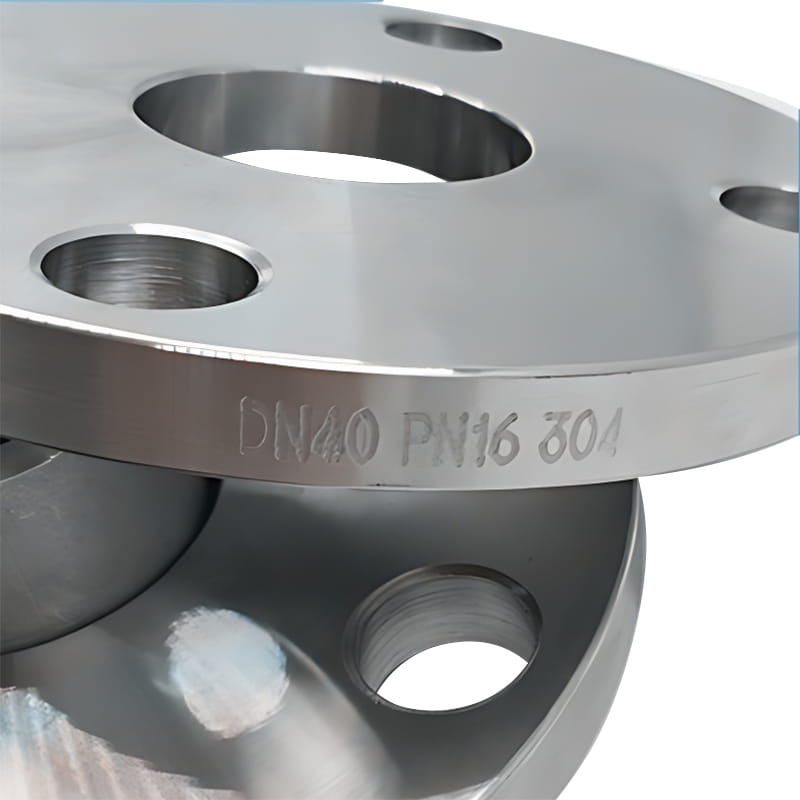

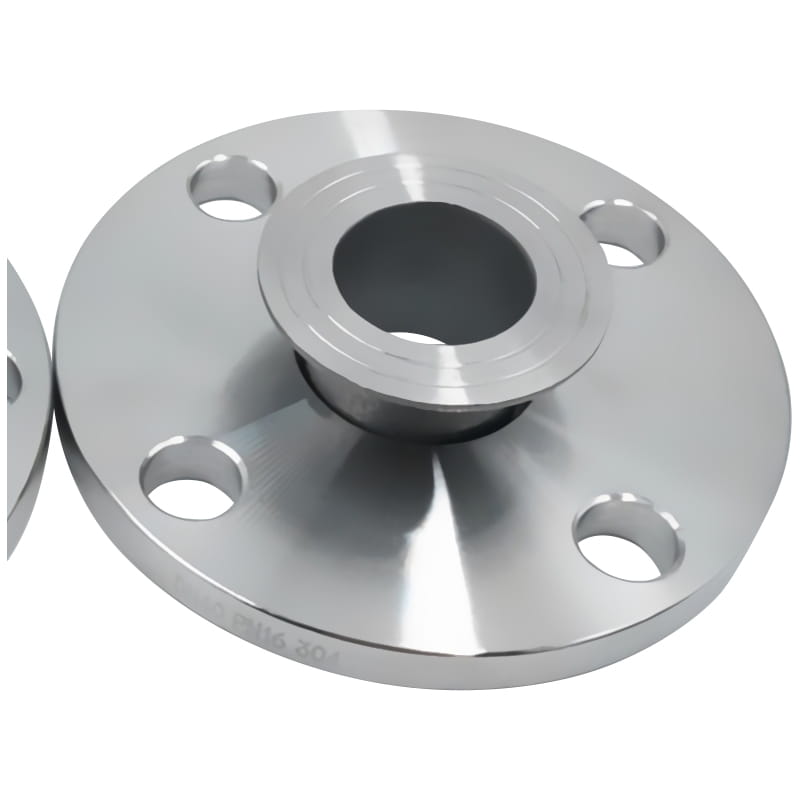

Flanșa articulației din poală nu are o față ridicată, ci este folosită împreună cu un „capăt de butuc al articulației din poală”- un capăt de butuc al articulației din poală și o flanșă a articulației din poală. Trebuie evitată utilizarea acesteia în punctele în care se evită stresul sever de îndoire.
Deoarece flanșa articulației din poală în sine nu este sudată la conductă, se poate roti să alinieze găurile șuruburilor cu ușurință, iar ansamblul și demontarea sunt mult mai ușoare. Această caracteristică simplifică sarcinile de instalare, întreținere și reparații, reducând timpul de oprire și costurile generale. Proiectarea flanșei permite alinierea necorespunzătoare a conductelor, asigurând o îmbinare strânsă și rezistentă la scurgere, chiar și atunci când conductele nu sunt perfect aliniate.
Crizele formate între suprafața internă a alezajului flanșei și suprafața externă a capetelor ciotului pot colecta contaminate ușor. Contaminatele colectate ar putea prezenta o problemă și ar putea duce la coroziunea crevice.
De obicei, sunt utilizate în aplicații de joasă presiune, cum ar fi petrochimice, petrol și gaze, tratarea apei, alimente și băuturi și industrii de procesare chimică.
Introducere
Standard | ANSI/ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 |
Material | Oțel carbon: ASTM A105, A350 LF2 |
Suprafaţă | lustruit , explozie de împușcare, sandblast, etc. |
Tip | Forjat, tratat cu căldură și prelucrat |
dimensiune | 1/2 '' până la 48 " |
Timpul de livrare | În termen de 5-30 de zile de la primirea preplătită |
Ambalare | Carcasă standard din lemn de export sau după cum ați solicitat |
Aplicație | petrochimice, petrol și gaze, tratarea apei, alimente și băuturi și industrii de procesare chimică, etc. |
PN10

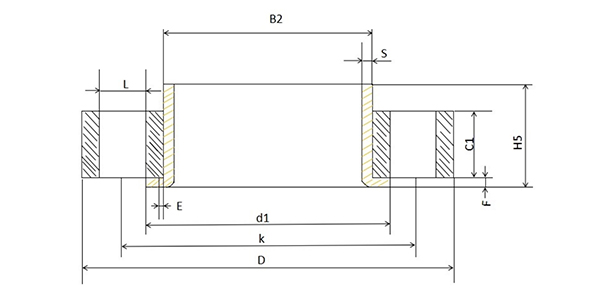

D....N | Țeavă OD | D | B2 | C1 | K | E | L | Qtty. | Greutate |
200 | 2198.1 | 340 | 226 | 24 | 295 | 6 | 22 | 8 | 8.87 |
| 204.0 - 206.0 | 340 | 213 | 24 | 295 | 6 | 22 | 8 | 8.87 |
250 | 273.0 | 395 | 281 | 26 | 350 | 8 | 22 | 12 | 11.20 |
| 254.0 - 256.0 | 395 | 264 | 26 | 350 | 8 | 22 | 12 | 11.20 |
300 | 323.9 | 445 | 333 | 26 | 400 | 8 | 22 | 12 | 12.80 |
| 304.0 - 306.0 | 445 | 315 | 26 | 400 | 8 | 22 | 12 | 12.80 |
350 | 355.6 | 505 | 365 | 30 | 460 | 8 | 22 | 16 | 19.40 |
400 | 406.4 | 565 | 416 | 32 | 515 | 8 | 26 | 16 | 26.40 |
450 | 457.0 | 615 | 467 | 36 | 565 | 8 | 26 | 20 | 32.20 |
500 | 508.0 | 670 | 519 | 38 | 620 | 8 | 26 | 20 | 38.50 |
600 | 610.0 | 780 | 622 | 42 | 725 | 8 | 30 | 20 | 52.20 |
PN16
DN | Țeavă OD | D | B2 | C1 | K | E | L | Qtty. | Greutate |
50 | 60.3 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.52 |
| 53.0 - 54.0 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.52 |
65 | 76.1 | 185 | 81 | 20 | 145 | 6 | 18 | 8 | 3.05 |
| 68.0 - 70.0 | 185 | 75 | 20 | 145 | 6 | 18 | 8 | 3.05 |
80 | 88.9 | 200 | 94 | 20 | 160 | 6 | 18 | 8 | 3.48 |
| 83.0 - 84.0 | 200 | 89 | 20 | 160 | 6 | 18 | 8 | 3.48 |
100 | 114.3 | 220 | 120 | 22 | 180 | 6 | 18 | 8 | 4.20 |
| 103.0 - 106.0 | 220 | 113 | 22 | 180 | 6 | 18 | 8 | 4.20 |
125 | 139.7 | 250 | 145 | 22 | 210 | 6 | 18 | 8 | 5.21 |
| 128.0 - 133.0 | 250 | 138 | 22 | 210 | 6 | 18 | 8 | 5.21 |
150 | 168.0 | 285 | 174 | 24 | 240 | 6 | 22 | 8 | 6.89 |
| 153.0 - 156.0 | 285 | 164 | 24 | 240 | 6 | 22 | 8 | 6.89 |
200 | 219.1 | 340 | 226 | 26 | 295 | 6 | 22 | 12 | 9.31 |
250 | 273.0 | 405 | 281 | 29 | 355 | 8 | 26 | 12 | 13.50 |
300 | 323.9 | 460 | 333 | 32 | 410 | 8 | 26 | 12 | 18.00 |
350 | 355.6 | 520 | 365 | 35 | 470 | 8 | 26 | 16 | 27.00 |
400 | 406.4 | 580 | 416 | 38 | 525 | 8 | 30 | 16 | 34.60 |
450 | 457.0 | 640 | 467 | 42 | 585 | 8 | 30 | 20 | 44.60 |
500 | 508.0 | 715 | 519 | 46 | 650 | 8 | 33 | 20 | 62.00 |
PN25
DN | Țeavă OD | D | B2 | C1 | K | E | L | Qtty. | Greutate |
200 | 219.1 | 360 | 226 | 32 | 310 | 6 | 26 | 12 | 13.80 |
250 | 273.0 | 425 | 281 | 35 | 370 | 8 | 30 | 12 | 19.40 |
300 | 323.9 | 485 | 333 | 38 | 430 | 8 | 30 | 16 | 25.50 |
PN40
DN | Țeavă OD | D | B2 | C1 | K | E | L | Qtty. | Greutate |
10 | 17.2 | 90 | 21 | 14 | 60 | 3 | 14 | 4 | 0.60 |
15 | 21.3 | 95 | 25 | 14 | 65 | 3 | 14 | 4 | 0.65 |
20 | 26.9 | 105 | 31 | 16 | 75 | 4 | 14 | 4 | 0.91 |
25 | 33.7 | 115 | 38 | 16 | 85 | 4 | 14 | 4 | 1.08 |
32 | 42.4 | 140 | 47 | 18 | 100 | 5 | 18 | 4 | 1.77 |
40 | 48.3 | 150 | 53 | 18 | 110 | 5 | 18 | 4 | 2.02 |
| 40,0 - 44,5 | 150 | 50 | 18 | 110 | 5 | 18 | 4 | 2.02 |
50 | 60.3 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.65 |
65 | 76.1 | 185 | 81 | 22 | 145 | 6 | 18 | 8 | 3.36 |
80 | 88.9 | 200 | 94 | 24 | 160 | 6 | 18 | 8 | 4.18 |
100 | 114.3 | 235 | 120 | 26 | 190 | 6 | 22 | 8 | 5.87 |
125 | 139.7 | 270 | 145 | 28 | 220 | 6 | 26 | 8 | 7.95 |
150 | 168.3 | 300 | 174 | 30 | 250 | 6 | 26 | 8 | 9.97 |
