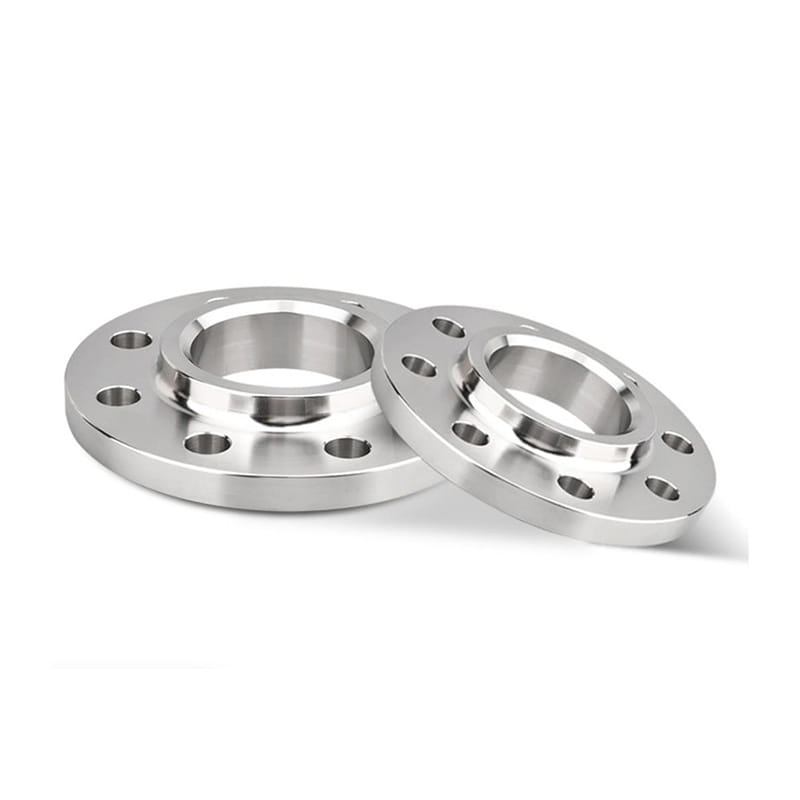

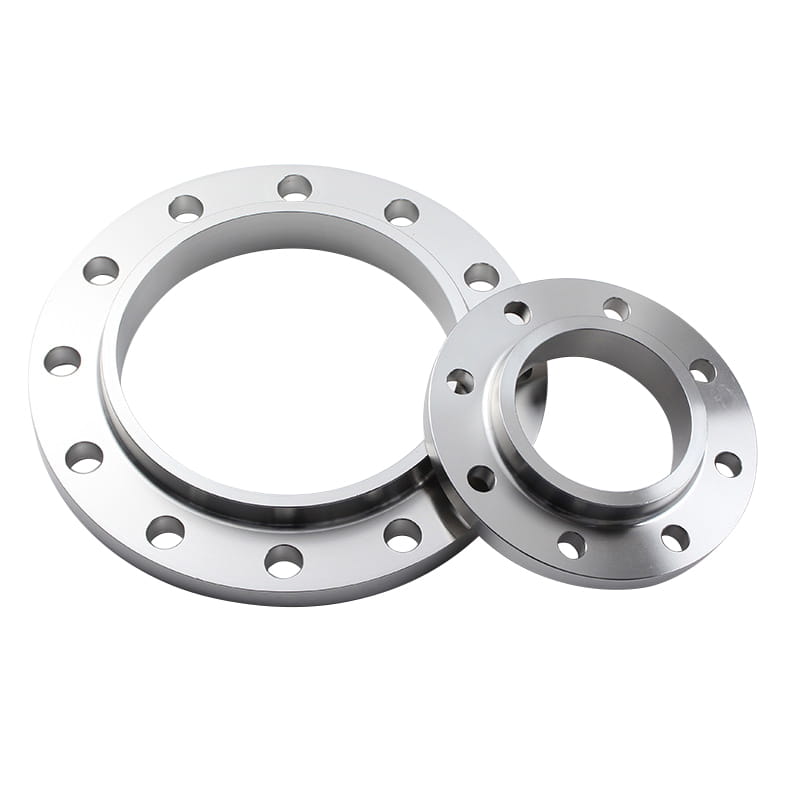

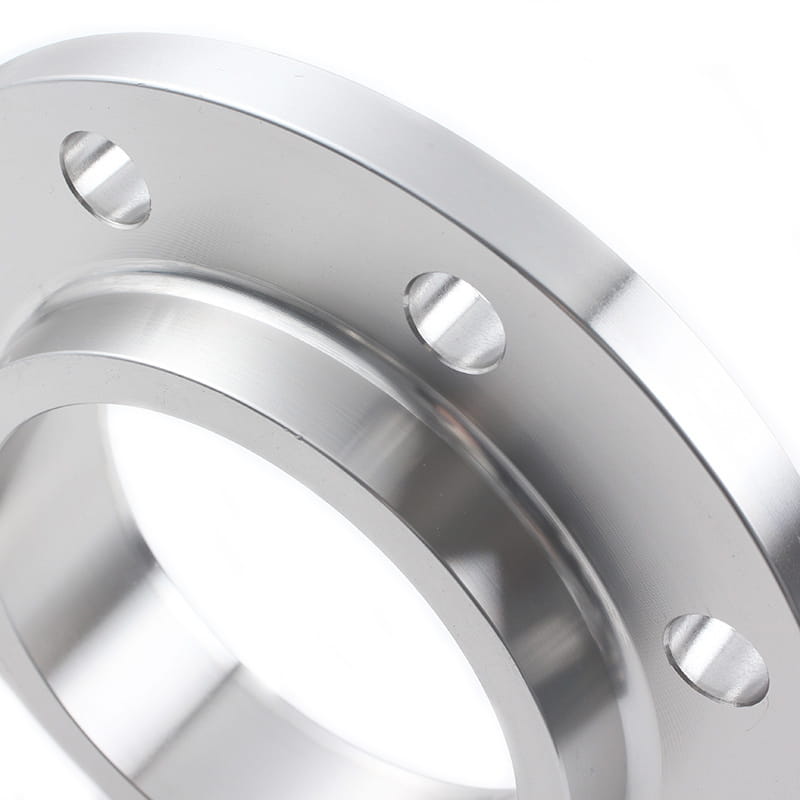

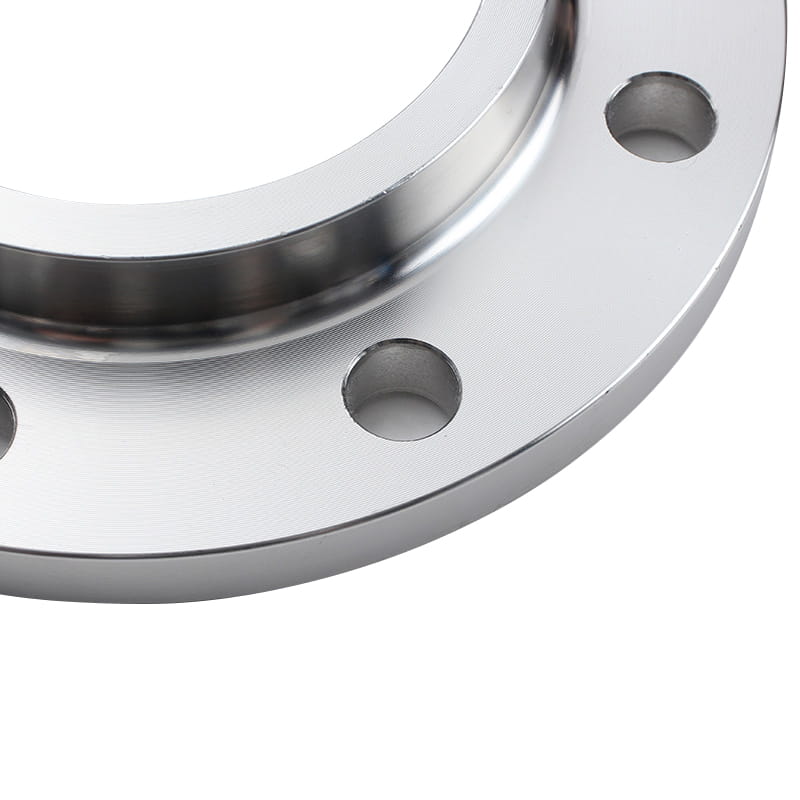

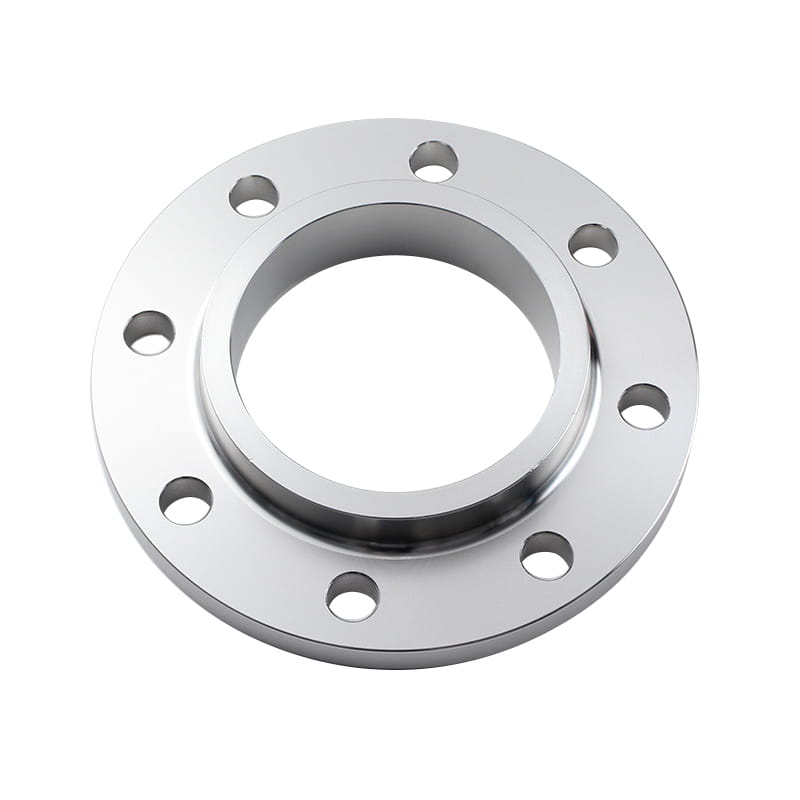

Flanșă de alunecare, numită și atât de flanșă. Sunt un tip popular de flanșă de țeavă, conceput pentru a accepta țeava în alezajul/centrul flanșei pentru sudare atât în diametrul exterior (OD) al conductei, cât și pe partea interioară a conexiunii.
Acest tip de flanșă este extrem de frecvent în aplicațiile cu presiune inferioară. Acest lucru se datorează faptului că o flanșă în stil alunecare va accepta o țeavă cu o conexiune de sudură de file, în timp ce o flanșă a gâtului de sudură va avea un butuc armat la bază și va forma o conexiune de bevel de sudură direct la capătul de sudură al unei conducte. Acest butuc conic permite un serviciu mai puternic într -un mediu de stres mecanic.
Avantajele flanșelor de alunecare se referă la costurile mai mici de achiziții, a abilității mai puțin necesare pentru fabricarea sudurii, cerințele de precizie mai mici pentru tăierea conductelor și nicio cerințe de pregătire a sudurii pentru o sudură finală a conductei.
Flanșele de alunecare sunt utilizate în principal pentru lichide la presiune scăzută sau cu un risc redus de scurgere. Cum ar fi petrochimie, petrol și gaze, linii de apă de răcire, linii de apă de pompieri, linii de aer comprimate de joasă presiune și linii de procesare pentru substanțe precum abur, condensate, etc.
Introducere
Standard | ASME/ANSI, API, DIN, GOST, BS, AS, JIS, JPI, UNI, SABS, etc. |
Material | Oțel de carbon, oțel din aliaj, 304, 316, 304L, 316L, 321, 347, cf8c., Etc, etc. |
Suprafaţă | RF, FF, FM, MFM, TG, RJ, etc. |
Tip | Forjat, tăiere din oțel |
dimensiune | DN15-DN600 |
Timpul de livrare | În termen de 5-30 de zile de la primirea preplătită |
Ambalare | Fiecare fiting flanșă sau țeavă este ambalat individual cu film de protecție cu bule și plasat într -o cutie de lemn. |
Aplicație | petrochimice, petrol și gaze, linii de apă de răcire, linii de apă de pompieri, etc. |

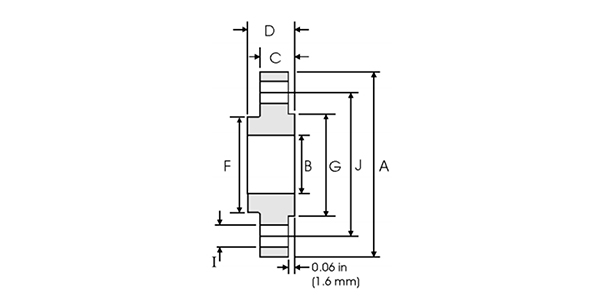

NOM. D.imensiunea conductei | Diametrul exterior (mm) | O (mm) | B (mm) | C. (mm) | D (mm) | F (mm) | G (mm) | Găuri (mm) | I (mm) | J. (mm) | Greutate (kg) |
½ | 21.30 | 88.90 | 22.40 | 11.20 | 15.70 | 30.20 | 35.10 | 4 | 15.70 | 60.45 | 0.39 |
¾ | 26.70 | 98.60 | 27.70 | 12.70 | 15.70 | 38.10 | 42.90 | 4 | 15.70 | 69.85 | 0.56 |
1 | 33.40 | 108.00 | 34.50 | 14.20 | 17.50 | 49.30 | 50.80 | 4 | 15.70 | 79.25 | 0.78 |
1¼ | 42.20 | 117.30 | 43.20 | 15.70 | 20.60 | 58.70 | 63.50 | 4 | 15.70 | 88.90 | 1.03 |
1½ | 48.30 | 127.00 | 49.50 | 17.50 | 22.40 | 65.00 | 73.15 | 4 | 15.70 | 98.60 | 1.32 |
2 | 60.30 | 152.40 | 62.00 | 19.10 | 25.40 | 77.70 | 91.90 | 4 | 19.10 | 120.70 | 2.06 |
2½ | 73.00 | 177.80 | 74.70 | 22.40 | 28.40 | 90.40 | 140.60 | 4 | 19.10 | 139.70 | 3.28 |
3 | 88.90 | 190.50 | 90.70 | 23.90 | 30.20 | 108.00 | 127.00 | 4 | 19.10 | 152.40 | 3.85 |
3½ | 101.60 | 215.90 | 103.40 | 23.90 | 31.75 | 122.20 | 139.70 | 8 | 19.10 | 177.80 | 4.81 |
4 | 114.30 | 228.60 | 116.10 | 23.90 | 33.30 | 134.90 | 157.20 | 8 | 19.10 | 190.50 | 5.30 |
5 | 141.30 | 254.00 | 143.80 | 23.90 | 36.60 | 163.60 | 185.70 | 8 | 22.40 | 215.90 | 6.07 |
6 | 168.30 | 279.40 | 170.70 | 25.40 | 39.60 | 192.00 | 215.90 | 8 | 22.40 | 241.30 | 7.45 |
8 | 219.10 | 342.90 | 221.50 | 28.40 | 44.50 | 246.10 | 269.70 | 8 | 22.40 | 298.50 | 12.10 |
10 | 273.00 | 406.40 | 276.30 | 30.20 | 49.30 | 304.80 | 323.90 | 12 | 25.40 | 362.00 | 16.50 |
12 | 323.80 | 482.60 | 327.10 | 31.75 | 55.60 | 365.30 | 381.00 | 12 | 25.40 | 431.80 | 26.20 |
14 | 355.60 | 533.40 | 359.10 | 35.10 | 57.15 | 400.10 | 412.80 | 12 | 28.40 | 476.30 | 34.60 |
16 | 406.40 | 596.90 | 410.50 | 36.60 | 63.50 | 457.20 | 469.90 | 16 | 28.40 | 539.8 | 44.8 |
18 | 457.20 | 635.00 | 461.80 | 39.60 | 68.30 | 505.00 | 533.40 | 16 | 31.75 | 577.90 | 48.90 |
20 | 508.00 | 698.50 | 513.10 | 42.90 | 73.15 | 558.80 | 584.20 | 20 | 31.75 | 635.00 | 61.90 |
24 | 609.60 | 812.80 | 616.00 | 47.80 | 82.60 | 663.40 | 692.20 | 20 | 35.10 | 749.30 | 86.90 |
Fondată în 2007 și s -a mutat în zona de dezvoltare economică Longyou, provincia Zhejiang, în 2022. Acoperă o suprafață de 130.000 de metri pătrați, peste 30 de linii de producție, 300 de lucrători, 20 de persoane de cercetare și dezvoltare, 30 de persoane de inspecție și o producție anuală de 50.000 de tone.
It has passed ISO9001:2008 quality management system, PED 97/23/EC EU Pressure Equipment Directive certification, China Special Equipment Manufacturing License (Pressure Tube) TS certification, ASME certification, provincial enterprise standardization management system, ISO14000:2004 environment management system, cleaner production (green enterprise), and a series of certifications, as well as China Classification Society (CCS), American Bureau of Shipping (ABS), British Register de transport maritim (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) și Certificarea Coreeană a Registrului de transport maritim (KR).
Principalele produse includ conducte din oțel inoxidabil, fitinguri de țeavă, flanșe, supape etc., care sunt utilizate pe scară largă în petrol, industria chimică, industria nucleară, topirea, construcția navală, produsele farmaceutice, alimentele, conservarea apei, energia electrică, energia nouă, echipamentele mecanice și alte câmpuri. Compania respectă principiul corporativ al „Calității pentru supraviețuire, reputația pentru dezvoltare” și servește din toată inima fiecărui client pentru a crea o situație câștig-câștig.
